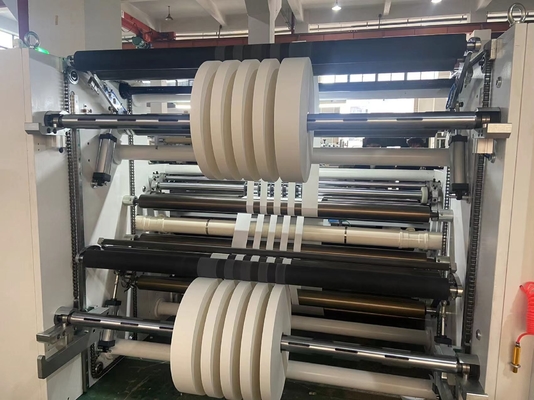

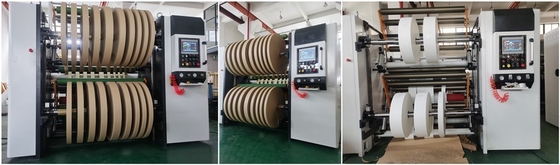

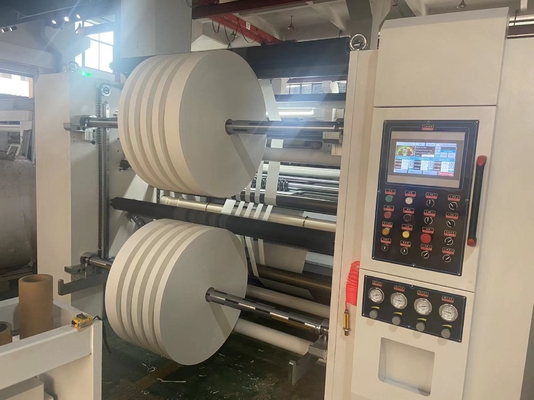

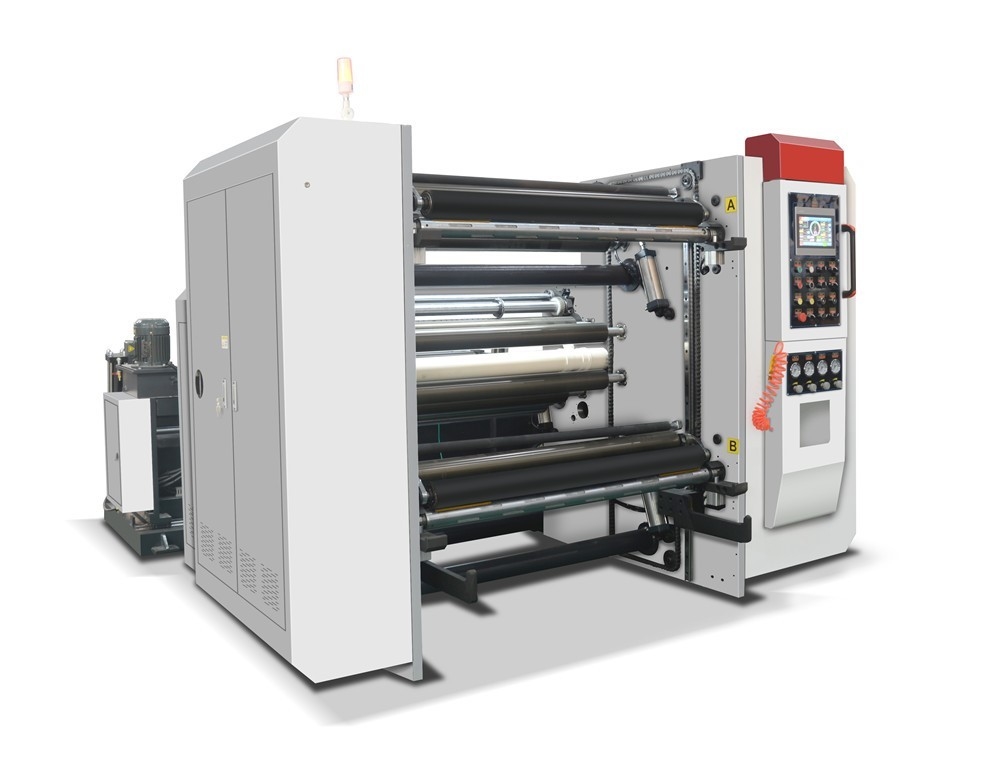

1350mm Tape Slitter Rewinder Kecepatan Tinggi 30g/M2~350g/M2

HJ—1300A 型电脑高速分切机

HJ—1300Akomputer mesin slitting berkecepatan tinggi

一,用途:Cocok untuk :

PET/PVC, PET/PVC, PET/PVC, PET/PVC, PET/PVC, PET/PVC. / m²(双胶纸,纸袋纸,白板纸,特种纸,淋膜纸等),纸塑复合材料等.

Mesin ini cocok untuk banyak kertas, seperti 30-350g/m2², kertas & film dilaminasi, PET / PVC, perekat, non-anyaman dll mesin pemotong gulungan jumbo terbaik.

二, 性能及特点:Ciri:

1. 该机采用伺服电机三电机同步控制,自动锥度张力,中心表面卷取方式；

Mesin menggunakan kontrol sinkronisasi motor tiga servo, ketegangan pita otomatis, pemunduran tengah dan permukaan bersama-sama ；

2, 本机采用变频调速, 保持加速中平稳运转;

Mesin menggunakan kecepatan penyesuaian frekuensi, tetap berjalan stabil saat dipercepat ；

3, 自动计米, 自动停机, 报警等功能;

jumlah penghitung otomatis, panjang tetap otomatis, mesin otomatis berhenti saat memiliki alarm, fungsi kontrol tegangan otomatis, dll.

4,收卷采用A,B气胀轴结构,装卸操作方便；

Gulungan makan menggunakan poros udara menggunakan 3 # (inti tabung kertas 76mm)

5, 放卷采用光电式纠边方式;

Rewinding menggunakan cara kontrol posisi tepi kontrol fotosel

6, 圆刀纵切废边自动排放装置;

Pisau melingkar menggorok ujung gulungan, dan otomatis dikeluarkan oleh kipas

7, 自动气动式/无轴液压式放卷配置.

Poros udara otomatis / Bagian pelepas poros hidrolik

• 技术参数:Unit pelepas:

四,机器配置:Konfigurasi Mesin:

1.放卷部分:放卷配置自动式气动或选配液压无轴上料放卷结构

1. 机架采用50#优质钢板结构.左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统,纠偏采用中国产 1套
3. 张力控制:张力采用磁粉控制20kg (无轴磁粉为10kg*2只) 1只
4. 放卷最大原材料宽度:1350mm

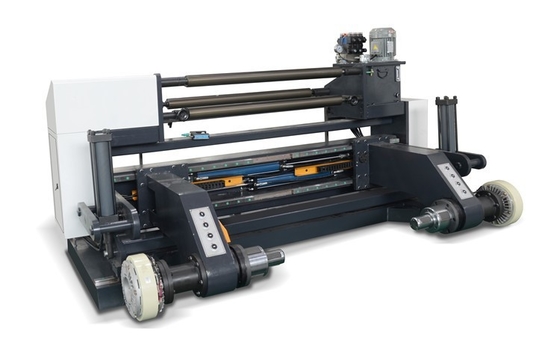

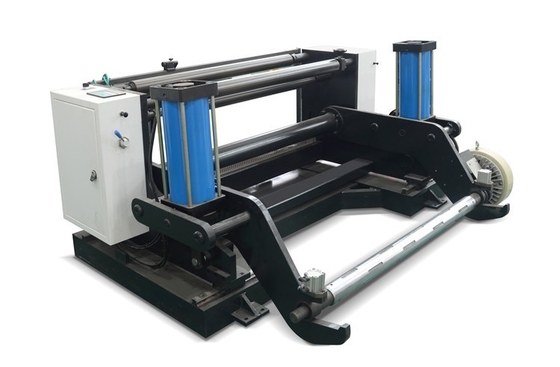

1. Unwinding: bagian unwinging menggunakan poros udara 3 inci / pilih poros Hidrolik

1. Rak mesin menggunakan struktur baja.Bergerak di sekitar menggunakan panduan linier.

(2) Bergerak menggunakan sistem koreksi tipe statis. EPC menggunakan China.

(3) Kontrol tegangan: tegangan menggunakan kontrol rem 20kg (hidrolik adalah 10kg * 2pcs) 1pcs

(4) lebar bahan yang tidak berliku: 1350mm

2.主机部分:机架采用优质钢板结构

1) 动 和 传 动 机 构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机7.5KW
3. 变频器采用国产宏远 7.5kw

2. Insinyur Utama (Tipe gesekan permukaan): Rak menggunakan struktur pengecoran berkualitas tinggi

1) Mekanisme pengemudi dan penggerak:

(1) Gulungan penggulung menggunakan motor dan cara menggabungkan laju peredam

(2) Motor menggunakan motor servo Ching (7.5KW) 1set

(3) Konverter frekuensi menggunakan merek China HONGYUAN 7.5kw

2) 牵引装置:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴,主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2) Peralatan traksi:

1. Jenis struktur: Cara rol tekan pneumatik traksi aktif
2. Cara pengemudi: gulungan penggerak utama penggerak motor utama, gulungan traksi utama penggerak gandar utama
3. Tekan cara menggunakan kontrol pneumatik

3) 分切装置:

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 可任意手动调节 10付
3. Ukuran panjang: ± 0,2mm
4. 废边排出系统采用高压风机2.2KW

3) Peralatan menggorok:

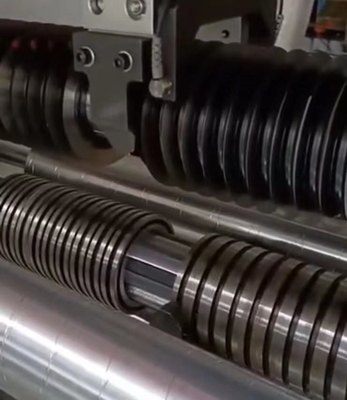

1. Gunakan struktur peralatan menggorok pisau bundar
2. Pisau bundar menggunakan Shanghai, dapat dengan bebas menyesuaikan 10 pcs
3. Menggorok Presisi: ± 0,2mm

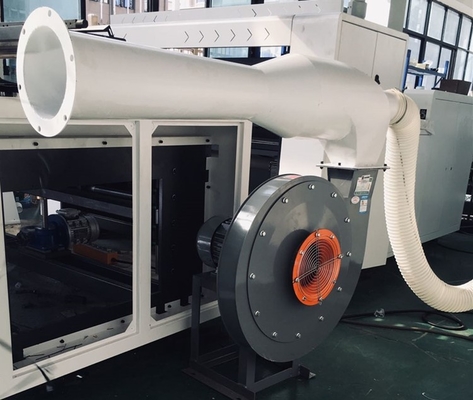

4. sistem pembuangan sisi limbah mengadopsi kipas tekanan tinggi 2.2KW

3.收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴(3英寸规格) 2条
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远7.5KW 2套
4. 传动方式:采用齿轮传动独立控制方式 2套
5. 收卷最大直径:φ1000mm,
6. 收卷上轴,下料采用自动卸料装置形式 1套

3.Memutar ulang peralatan:

Cara struktur: gunakan dua putaran poros udara

1. Rewinding Roll menggunakan spline air shaft (3inch Spec) 2pcs
2. Penggunaan motormerek China servo7.5KW 2pcs
3. Inverter menggunakan kontrol vektor 7.5KW 2 lembar
4. Pengemudi: Transmisi gigi kontrol independen 2set

(5) Diameter Pemutaran Maksimum: 1000mm

(6) Dua Poros Rewinding menggunakan perangkat bongkar tipe motor otomatis dari 1set

5.控制部分:Cara kontrol:

采用连体式控制柜 dan配电箱集中控制 1套

1. PLC, PLC控制, 触摸屏采用台湾威纶, PLC 采用德国西门子；
2. 触摸屏采用10寸,可推拉式结构
3. PLC 计长；报警停车；自动定长.
4. 可以予设分切长度停机

6.配套设施:(用户自行负责)

1. 电源:三相四线空气开关:电压380V 50Hz
2. 气源:空压机 6个气压

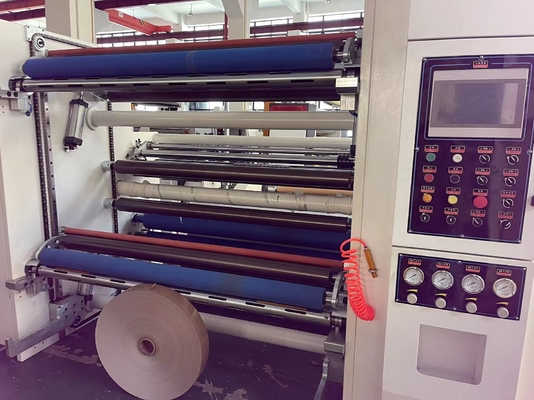

Ini kotak kontrol listrik dan catu daya bersama pada mesin 1set

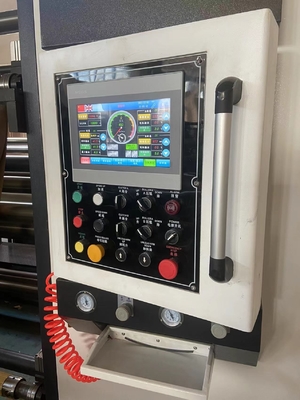

1. Sistem kontrol alat berat termasuk kontrol kecepatan insinyur utama, kontrol tegangan unwinding, kontrol tegangan rewinding, kontrol meter otomatis dll oleh PLC, layar sentuh menggunakan WEINVIEW Taiwan, PLC menggunakan Siemens Jerman;dan kontrol lainnya (tipe tekanan Hidrolik)
2. Layar sentuh mengadopsi struktur push-pull 10 inci.
3. Penghitung meter otomatis PLC, berhenti otomatis saat alarm, panjang tetap otomatis.
4. Itu dapat berhenti secara otomatis ketika mencapai meteran pengaturan.

6. Peralatan Ekstra: (pembeli bertanggung jawab untuk itu)

1. Catu daya: saklar kawat 3fase 4;380V 50HZ
2. Udara : kompresor udara

汇总电器表格主要配置:
