2, Deskripsi fungsional dari setiap bagian:

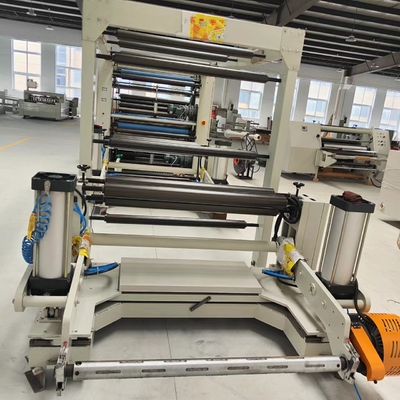

1. Bagian pelepasan:
1. Pelepasan mengadopsi bagian atas kerucut hidrolik tanpa poros, yang nyaman untuk pengoperasian satu orang.Mengadopsi bentuk atas kerucut khusus, tidak merusak dinding bagian dalam inti pipa.Perangkat pengunci lengan ekspansi mekanis 3 inci dan 6 inci kokoh dan tahan lama.Lengan penjepit kiri dan kanan dikontrol secara hidrolik oleh rel pemandu linier alur pas.Dua silinder penjepit hidrolik, kiri ke kanan, terpisah secara bersamaan, membuat operasi penjepitan sangat nyaman.
2. Dua silinder oli bongkar muat bertenaga hidrolik dapat menahan berat 3 ton bahan baku, menghemat tenaga kerja dan mempersingkat waktu bongkar muat.
3. Diameter unwinding secara otomatis dideteksi oleh proximity switch pada poros transmisi unwinding, dan tidak perlu memasukkan ketebalan material.Diameter pelepasan sisa dapat diatur untuk melambat dan berhenti secara otomatis, sehingga mudah untuk menerima gulungan material berikutnya.Ketegangan pelepasan mengadopsi mode kontrol tegangan lancip otomatis loop tertutup sensor melalui Siemens PLC.
4. Dilengkapi dengan mekanisme untuk mengatur secara manual pelepasan dan pengetatan tepi, dengan rentang penyesuaian ± 20mm.
5. Materi dikoreksi secara otomatis oleh sistem koreksi deviasi otomatis.Seluruh bingkai mengadopsi gerakan rel panduan jenis kiri dan kanan, dan bagian yang bergerak mengadopsi batang sekrup berulir, yang didorong ke kiri dan kanan oleh motor servo untuk mencapai koreksi penyimpangan otomatis.
8. Pelepasan menggunakan rem pneumatik.
Itu harus dikontrol oleh katup proporsional presisi SMC.
4, bagian tuan rumah:
1. Rak mengadopsi 80 # pengecoran berkualitas tinggi dalam struktur rangka, dan seluruh mesin didukung oleh pipa baja berongga yang mulus.Balok horizontal dan lurus tersegmentasi di tengah agar mudah dibongkar dan diangkut.
2. Tuan rumah mengadopsi kombinasi motor servo dan rasio kecepatan roda sinkron untuk transmisi.
3. Perangkat traksi mengadopsi traksi aktif dan metode kompresi pneumatik.Motor servo menggerakkan rol cermin untuk menarik secara aktif.
4. Seluruh mesin mengadopsi kontrol motor servo loop tertutup.
5, Gulung bagian:
1. Belitan mengadopsi struktur ganda belitan permukaan dan belitan tengah, dengan belitan depan dan belakang dalam bentuk belitan sumbu A/B.Motor menggerakkan peredam ke angin (atau memutar ulang sumbu tunggal juga dimungkinkan)
2. Lengan mekanik berliku mengadopsi bentuk struktur rel panduan linier alur pas yang diimpor
3. Prinsip bentuk belitan permukaan, dengan poros belitan melekat erat pada poros baja untuk belitan sinkron (poros baja digerakkan secara pasif)
4. Setiap poros belitan digerakkan oleh motor servo 15kw, dan tegangan belitan disesuaikan berdasarkan diameter belitan material saat ini oleh konverter frekuensi kontrol otomatis Siemens PLC untuk menyesuaikan tegangan poros ekspansi, sehingga tidak ada faktor ketebalan di beberapa bahan potong, dan semua permukaan ujung kumparan rata.
Kerataan permukaan cakram dipilih secara bebas dengan beralih antara tekanan pneumatik dan tekanan berat sendiri, dan kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol.Saat diameter belitan terus meningkat, Siemens secara otomatis mengontrol kecepatan motor servo belitan oleh PLC, sangat memperpanjang masa pakai motor servo.
5. Ketika penggulungan sumbu tunggal diperlukan, ketegangan sumbu penuh juga dapat dipilih pada layar sentuh, dan motor servo penggulungan digunakan sebagai mode kontrol kerucut berputar.
6. Bentuk belitan dan bongkar: bongkar otomatis hidrolik
7. Perangkat daur ulang tepi limbah: Perangkat pengumpul tepi mengumpulkan tepi limbah
