3, Deskripsi fungsional dari setiap bagian:
1. Departemen Traksi:
1. Rol traksi digerakkan oleh motor servo 7.5KW.
2. Perangkat daur ulang tepi limbah:
Gunakan kipas untuk meniup limbah dan bahan limbah, dan pelanggan akan melengkapi kotak jaring untuk pengumpulan.
AKU AKU AKU.Mekanisme belitan: (pembongkaran produk jadi selesai secara mekanis)

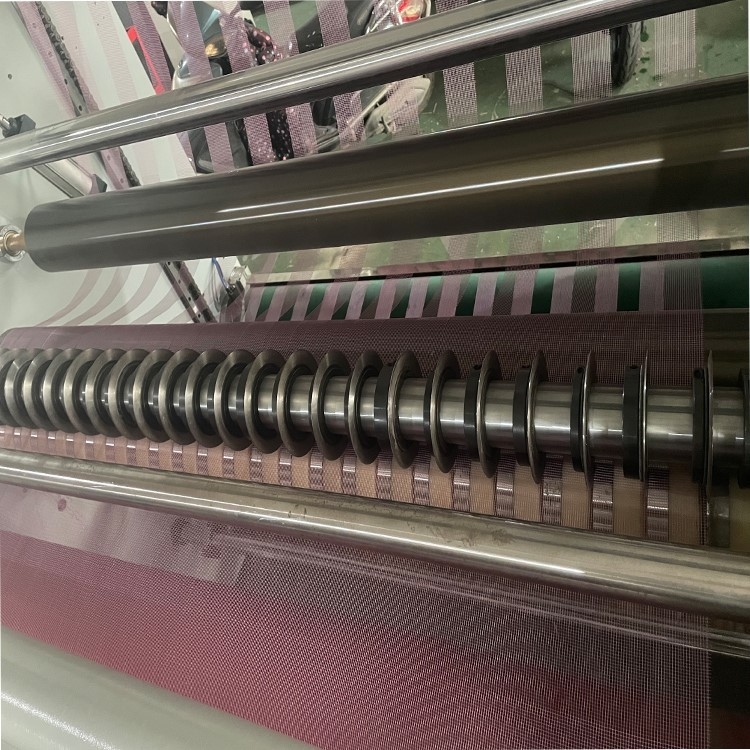

1. Bahan potong dilukai secara terpisah menggunakan sumbu atas dan bawah, dan pisau potong menggunakan pisau bundar untuk menggorok (8 pasang)

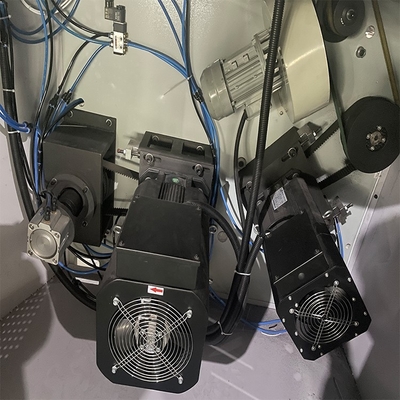

2. Poros belitan atas dan bawah masing-masing memiliki satu motor servo 7.5KW dengan poros ekspansi pneumatik.Ketegangan belitan dikontrol secara otomatis oleh Siemens PLC berdasarkan diameter kumparan saat ini, memastikan bahan jadi rapi saat beberapa celah dipotong.Semua permukaan ujung kumparan rata, dan kerataan permukaan cakram dipilih secara bebas oleh roller tekanan pneumatik dan roller tekanan berat sendiri untuk memotong.Kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol, yang merupakan metode belitan spiral.Saat diameter belitan terus meningkat, PLC secara otomatis mengontrol kecepatan motor servo belitan untuk menurun.
5. Perangkat pelepasan
Mengadopsi struktur makan otomatis hidrolik tanpa poros
(1) Sepasang sasis pelepasan
(2) 1 set motor koreksi analog
(3) Rel panduan 35 model 8 buah
(4) Sepasang baja berkualitas tinggi digunakan untuk gapura memorial setebal 40
(5) 1 pasang lengan ayun pengangkat
(6) Silinder 4 pasang
(7) 1 pasang kerucut atas non sumbu
(8) Rem udara 1 pasang
Peralatan listrik mengadopsi

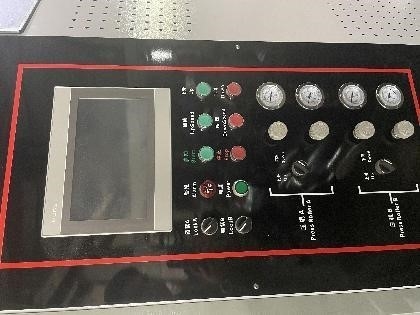

Chint Group digunakan untuk peralatan listrik bertegangan rendah, Snyder digunakan untuk sakelar tombol, Siemens digunakan untuk PLC, dan sistem operasi seluruh mesin dikontrol
4, Lokasi bagian-bagian mesin
