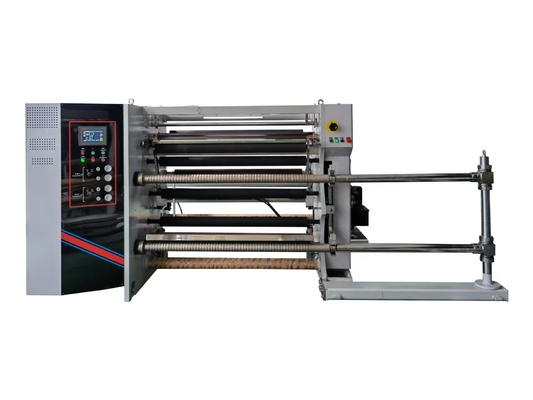

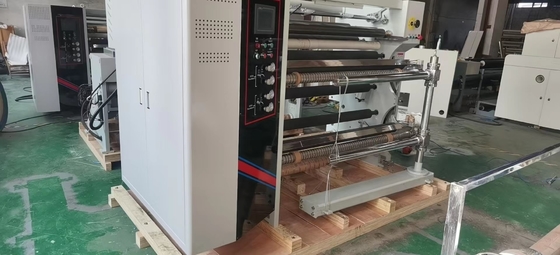

HJ-C1400- III tiga servo mesin pemotong tegangan otomatis sepenuhnya
1, Indikator parameter:
1. Jenis bahan: PET, BOPP, BOF, PE, pencetakan OPP dan bahan berbentuk gulungan lainnya;
2. Ketebalan bahan: 0,012-0,5mm (film)
3. Lebar maksimum bahan baku: 1400mm
4. Gulung lebar permukaan: 1450mm
5. Lebar pemotongan: 20-1400mm
6. Reeling tube core : 3" paper tube; menggunakan 2 slip shaft Duluo
7. Diameter belitan maksimum: 600mm
8. Kecepatan maksimum: 450 meter/menit
9. Kecepatan potong: 10-400 meter/menit
10. Catu daya total: 12KW
11. Berat total: sekitar 4200KG
12. Dimensi eksternal: panjang 2414, lebar 3890, tinggi 1720mm
| Bagian nama |
Spesifikasi dan model |
nomor |
merek |
| 45 # rangka baja |
Panel dinding tebal bersih 40mm |
1 pasang |
|
| poros selip 3 inci |
Pelapisan Luo |
2 buah |
|
| Batang traksi utama |
φ100 * 1450mm |
1bagian |
|
| Poliuretan rol karet traksi utama |
φ100 * 1450mm |
7bagian-bagian |
|
| Rol pemandu alumina keras |
Φ90*1450mm |
6bagian-bagian |
|

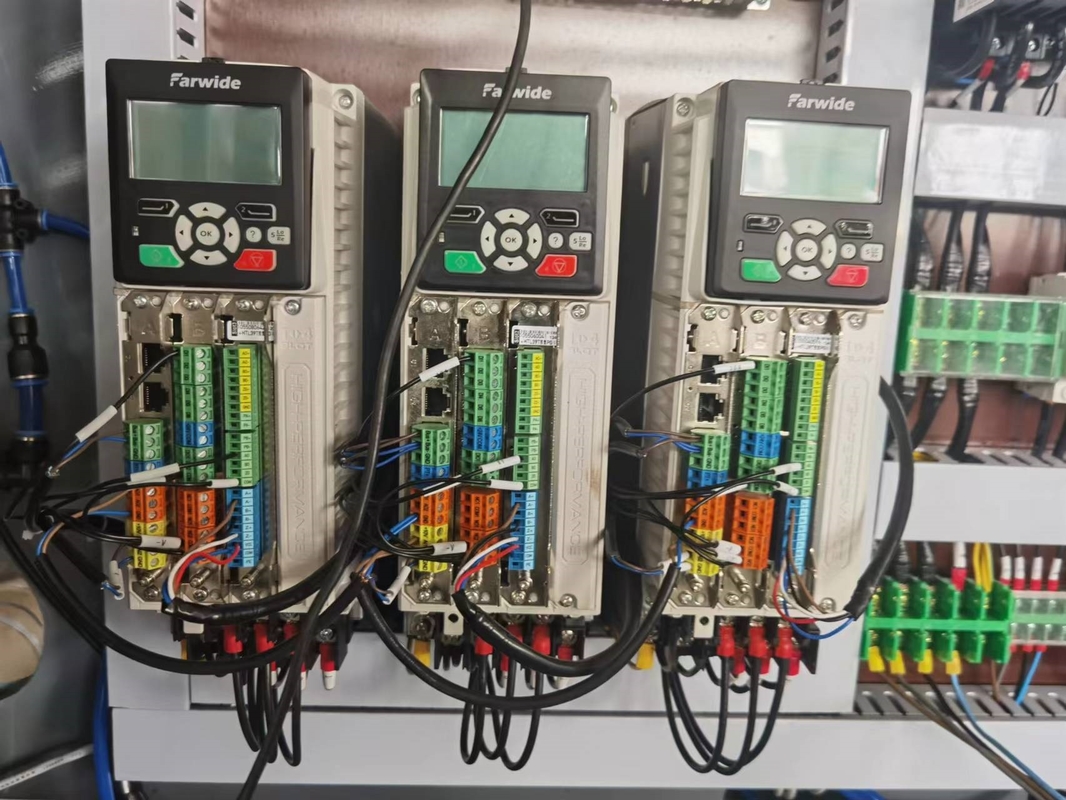

| Servo berliku |
3.7KW |
2set |
Departemen Kecantikan |
| Servo traksi |
3.7KW |
1mengatur |
Departemen Kecantikan |
| menyetir |
3.7kw |
3unit |
Shenzen Hongyuan |
| Kipas tepi peniup limbah |
1.5KW |
1satuan |
Wuxi |
| bantalan |
|
1kelompok |
HRB |
| komponen pneumatik |
|
1kelompok |
|
| Pemotongan menggunakan pisau lurus |
|
6 pasang |
|
| Pengontrol yang dapat diprogram Master PLC |
CPU224XP |
1 buah |
Siemens |
| Layar sentuh berwarna asli 7 inci |
TPC1061Ti |
1 buah |
Beijing Kunlun Tongsi |
| sakelar kedekatan |
|
1 buah |
OMRON Jepang |
| Peralatan Tegangan Rendah |
|
1 kelompok |
schneider |
| beralih catu daya |
S100-24 |
1 buah |
bermaksud baik |
3, Deskripsi fungsional dari setiap bagian:
1. Departemen Traksi:
1. Rol traksi digerakkan oleh motor servo 3,7KW.
2. Perangkat daur ulang tepi limbah:
Gunakan kipas untuk meniup limbah dan bahan limbah, dan pelanggan akan melengkapi kotak jaring untuk pengumpulan.
3. Mekanisme penggulungan: (Ujung kiri atau kanan dari produk jadi ditentukan oleh pelanggan saat melakukan pemesanan)
1. Bahan potong dilukai secara terpisah menggunakan sumbu atas dan bawah, dan pisau potong menggunakan pisau bundar untuk menggorok (6 pasang)
2. Poros belitan atas dan bawah masing-masing memiliki satu motor servo 3.7KW dengan poros ekspansi pneumatik.Ketegangan belitan dikontrol secara otomatis oleh Siemens PLC berdasarkan diameter kumparan saat ini, memastikan bahan jadi rapi saat beberapa celah dipotong.Semua permukaan ujung kumparan rata, dan kerataan permukaan cakram dipilih secara bebas oleh roller tekanan pneumatik dan roller tekanan berat sendiri untuk memotong.Kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol, yang merupakan metode belitan spiral.Saat diameter belitan terus meningkat, PLC secara otomatis mengontrol kecepatan motor servo belitan untuk menurun.

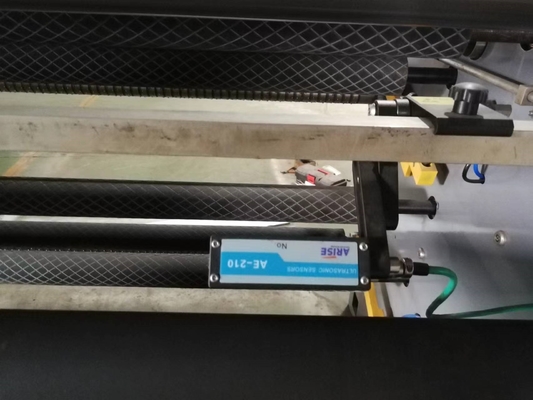

5. Perangkat pelepasan
Mengadopsi struktur makan otomatis hidrolik tanpa poros yang terhubung
(1) 1 set motor koreksi analog
(2) Rel panduan 35 model 4 buah
(3) Sepasang baja berkualitas tinggi digunakan untuk gapura memorial setebal 40
(4) 1 pasang lengan ayun pengangkat
(5) Silinder 140X63 1 pasang
(6) Rem pelepasan mengadopsi sepasang rem udara

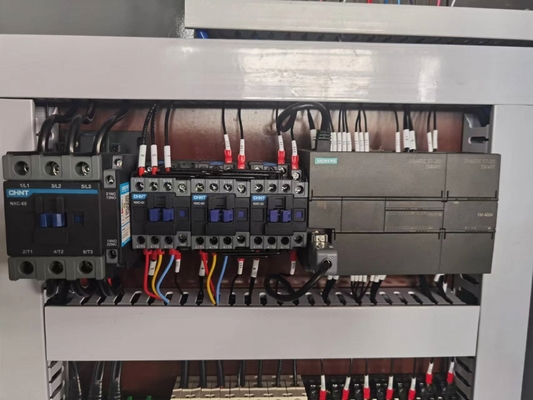

Peralatan listrik mengadopsi
Chint Group digunakan untuk peralatan listrik bertegangan rendah, Snyder digunakan untuk sakelar tombol, Siemens digunakan untuk PLC, dan sistem operasi seluruh mesin dikontrol
