Mesin Pemotong Silang Komputer HJ-1400 Kecepatan Tinggi Dengan Kontrol Motor Servo Pemotongan celah 1400mm untuk pemotongan kertas a4

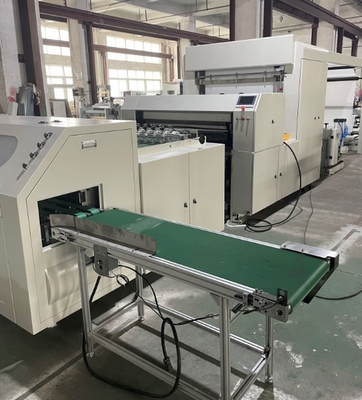

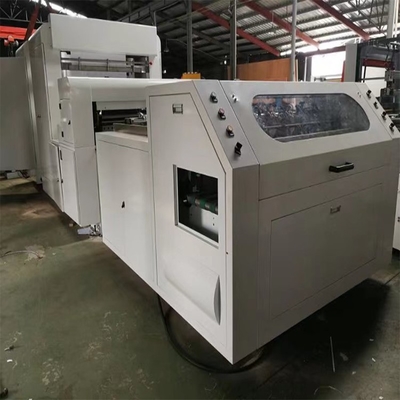

HJ-1400 Komputer Mesin Pemotong Silang Berkecepatan Tinggi

Mesin Pemotong Silang Komputer HJ-1400 Kecepatan Tinggi Dengan Kontrol Motor Servo Pemotongan celah 1400mm untuk pemotongan kertas a4

Performa dan karakteristik:

Mesin ini cocok untuk memotong bahan kemasan drum besar seperti berbagai jenis kertas, perekat diri, komposit plastik kertas, dan kain non-anyaman.Mesin ini mengadopsi kontrol motor servo untuk pemotongan panjang tetap.Sistem transmisi mengadopsi kontrol terpusat seperti sensor pneumatik dan fotolistrik.Mesin ini memadukan cahaya, listrik, dan gas, dengan pengoperasian sederhana, akurasi pemotongan tinggi, stabilitas mekanis, dan kebisingan rendah.(Opsional untuk pengumpanan pneumatik) Pengaturan kecepatan frekuensi variabel motor, penghitungan otomatis, penghentian alarm, fungsi penyesuaian ketegangan otomatis lancip bubuk magnetik.Saat ini merupakan peralatan yang ideal untuk pemotongan koil skala besar berkualitas tinggi di Cina

Fitur:

1. Pengaturan kecepatan frekuensi variabel tuan rumah, sistem kontrol layar sentuh Panasonic PLC, penghitungan otomatis, pengaturan panjang otomatis, parkir alarm, kontrol otomatis dan fungsi lainnya

2. Rangka mengadopsi struktur pelat baja 16mm, kursi pisau potong silang mengadopsi struktur cor yang berat, dan rol pemandu mengadopsi perawatan keseimbangan dinamis rol pemandu paduan aluminium

3. Traksi pemosisian penggerak mengadopsi struktur poros penggerak sistem servo, dan metode traksi pengumpanan adalah poros karet traksi penggerak sproket yang digerakkan motor

4. Mesin ini adalah perangkat pemotongan silang online yang ideal dengan akurasi tinggi dan kecepatan cepat

1, parameter teknis utama:

2. Bagian tuan rumah

(5) Rak mengadopsi 16 # struktur pelat baja berkualitas tinggi

1) Perangkat traksi:

(1) Tipe struktural: tipe kompresi pasif traksi aktif

(2) Basis traksi mengadopsi struktur pengecoran (1 set)

(3) Rol traksi mengadopsi rol karet (spesifikasi: 6 buah) φ delapan puluh lima × 1150mm)

(4) Metode kompresi mengadopsi kontrol silinder

(5) Rol pemandu transmisi mengadopsi rol pemandu aluminium (spesifikasi: 12 buah) φ tujuh puluh lima × 1150mm)

(6) Rol pemandu transmisi dapat dikencangkan ke atas dan ke bawah untuk penyetelan

(7) Motor mengadopsi motor frekuensi variabel asinkron tiga fase 1,5KW (Shanghai Dedong) (1 set)

(8) Konverter frekuensi mengadopsi Geetyco 1.5kw (1 unit)

(9) Pemberian makan mengadopsi mekanisme lengan mengambang untuk penyimpanan dan penyangga material.

(10) Ketegangan mengambang naik dan turun mengadopsi metode traksi pneumatik

(11) Rol pemandu apung: rol pemandu aluminium (spesifikasi: 12 buah) φ tujuh puluh lima × 1150mm)

(12) Seluruh mekanisme makan dikendalikan secara cerdas oleh sensor perpindahan.

2) Mekanisme pemberian makan:

1. Secara aktif mengadopsi metode penentuan posisi kontrol servo

Motor servo Inviton 4.4kw, driver (1 set)

3. Seluruh sistem kontrol industri mengadopsi metode mengemudi sistem kontrol industri digital: motor utama menggerakkan posisi roller aktif

4. Transmisi mengadopsi sabuk sinkron dan mekanisme transmisi roda sinkron

5. Rol pengumpanan mengadopsi struktur rol karet yang halus

6. Gunakan sabuk konveyor untuk mengangkut ke area penyortiran

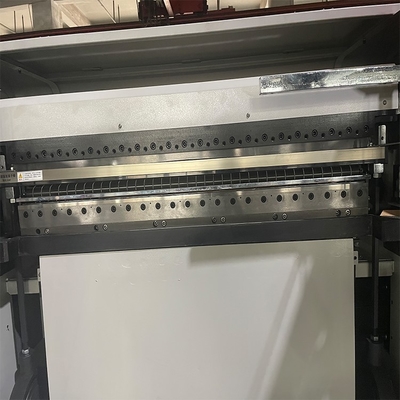

3) Perangkat pemotongan:

(1) Metode pemotongan: pisau bawah diperbaiki, pemotongan aktif pisau atas

(2) Tempat tidur pemotong mengadopsi struktur cor yang berat:

(3) Rel pemandu linier (2 pasang)

(4) Wadah oli (2 buah)

(5) Minyak pelumas dapat didaur ulang

(6) Pisau bundar atas dan bawah terbuat dari alat pemotong baja seimbang impor (6 pasang)

(7) Alat (spesifikasi tebal × lebar × Panjang: 15 × delapan puluh × 1150mm (Shanghai Joint Venture) (2 pasang)

(8) Mode operasi: Secara manual sesuaikan posisi alat secara sewenang-wenang

(9) Mode transmisi utama: Transmisi motor utama disesuaikan dengan kotak roda gigi untuk menggerakkan hubungan roda eksentrik, dan batang penghubung membalas untuk menggerakkan alat pemotong

(10) Motor utama mengadopsi motor kontrol kecepatan frekuensi variabel di Shanghai (1.5kw)

(11) Konverter frekuensi mengadopsi Geetyco (1,5kw 1 unit)

(12) Transmisi mengadopsi mekanisme transmisi roda sinkron

(13) Roda eksentrik (2 set)

(14) Batang penghubung (2 buah)

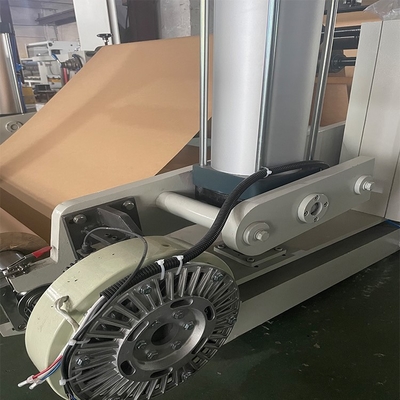

(15) Alat pelepasan material;Makan pneumatik dengan rak pelepasan poros, konfigurasi standar;1 set poros ekspansi pneumatik 1100, 2 silinder 160 * 300, 1 set bubuk magnet 10 kg, 1 set sistem koreksi deviasi, total 1 set

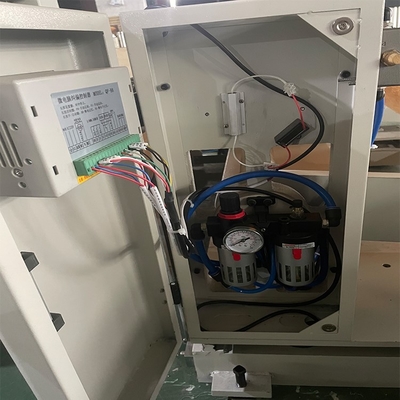

3. Bagian kontrol listrik: (Kontrol dan host terhubung secara paralel) Seluruh mesin mengadopsi sistem kontrol industri Panasonic PLC, dan layar sentuh dikendalikan oleh Taiwan Weilun

(1) Sistem kontrol mesin ini secara kasar dikendalikan oleh tuan rumah.

(2) Kontrol host: termasuk kontrol motor utama, kontrol traksi, kontrol makan, dan kontrol pemotongan.

(3) Kontrol mengambang: Dengan rentang kecepatan yang luas, ia memiliki kinerja yang baik pada kecepatan rendah dan tinggi.

(4) Dilengkapi dengan penghitung meter elektronik untuk menghitung;mematikan alarm;Panjang tetap otomatis, fungsi titik masuk dan titik keluar.

(5) Komponen listrik di atas dipilih dari Chint;Sakelar dipilih dari merek Schneider

4. Fasilitas Pendukung: (user bertanggung jawab)

(1) Catu daya: sakelar udara tiga fase empat kawat: tegangan 380V / 50Hz
