Detail produk:
|
| jenis bahan: | PET, BOPP, BOF, PE, pencetakan OPP dan bahan seperti gulungan lainnya; | Ketebalan bahan: | 30-450g (kertas) |
|---|---|---|---|
| Lebar maksimum bahan baku: | 1300mm | Lebar permukaan gulungan: | 1350mm |
| Lebar pemotongan: | 20-1300mm | Inti tabung gulungan: | Tabung kertas 3″; menggunakan 2 poros ekspansi gas Duluo |
| Diameter belitan maksimum: | 800mm | Kecepatan maksimum: | 450 meter/menit |
| Kecepatan menggorok: | 10-400 meter/menit | Daya total catu daya: | 12KW |
| Berat keseluruhan: | 4200kg | Dimensi Keseluruhan: | Panjang 2414, lebar 3890, dan tinggi 1720mm |
| Ketebalan: | 0,012-0,5mm (membran) | ||
| Menyoroti: | Mesin Slitting Rewinder Ketegangan Otomatis,Mesin menggorok gulungan Kain Bukan Tenunan,Mesin Slitting Ketegangan 1300mm |
||
HJ-C1300- III tiga servo mesin pemotong tegangan otomatis sepenuhnya
mesin pemotong tegangan otomatis
1, Indikator parameter:
1. Jenis bahan: bahan seperti gulungan seperti perekat diri, kertas, kain bukan tenunan, komposit cetak, dll;
2. Ketebalan bahan;30-450g (kertas)
3. Lebar maksimum bahan baku: 1300mm
4. Gulung lebar permukaan: 1350mm
5. Lebar pemotongan: 15-1300mm
6. Reeling tube core: 3" tabung kertas; menggunakan 2 poros ekspansi gas Duluo
7. Diameter belitan maksimum: 1000mm
8. Kecepatan maksimal: 600 meter/menit
9. Kecepatan potong: 10-600 meter/menit
10. Total catu daya: 25KW
11. Berat total: sekitar 5400KG
12. Dimensi eksternal: panjang 3600, lebar 2650, dan tinggi 1950mm
| Bagian nama | Spesifikasi dan model | kuantitas | merek |
| 45 # rangka baja | Panel dinding tebal bersih 40mm | 1 pasang | |
| Poros tiup 3 inci | Pelapisan Luo | 2 buah | |
| Pelapisan batang baja roller traksi utama | φ 200 * 1350mm | 1 buah | |
| Poliuretan rol karet traksi utama | φ 180 * 1350mm | 1 buah | |
| Rol pemandu alumina keras | Φ 125 * 1350mm | 10 buah | |
| Servo berliku | 7.5KW | 2 set | Departemen Kecantikan |
| Servo traksi | 7.5KW | 1 set | Departemen Kecantikan |
| menyetir | 7.5KW | 3 unit | |
| Kipas tepi peniup limbah | 1.5KW | 1 unit | Wuxi |
| bantalan | 1 kelompok | HRB | |
| komponen pneumatik | 1 kelompok | ||
| Mengadopsi pisau bundar | 8 unit | Shenzen Hongyuan | |
| Pengontrol yang dapat diprogram Master PLC | CPU224XP | 1 buah | Siemens |
| Layar sentuh berwarna asli 10 inci | TPC1061Ti | 1 buah | Beijing Kunlun Tongsi |
| sakelar kedekatan | 1 buah | OMRON Jepang | |
| Peralatan Tegangan Rendah | 1 kelompok | schneider | |
| beralih catu daya | S100-24 | 1 buah | bermaksud baik |
3, Deskripsi fungsional dari setiap bagian:
1. Departemen Traksi:
1. Rol traksi digerakkan oleh motor servo 7.5KW.
2. Perangkat daur ulang tepi limbah:
Gunakan kipas untuk meniup limbah dan bahan limbah, dan pelanggan akan melengkapi kotak jaring untuk pengumpulan.
AKU AKU AKU.Mekanisme belitan: (pembongkaran produk jadi selesai secara mekanis)
1. Bahan potong dilukai secara terpisah menggunakan sumbu atas dan bawah, dan pisau potong menggunakan pisau bundar untuk menggorok (8 pasang)
2. Poros belitan atas dan bawah masing-masing memiliki satu motor servo 7.5KW dengan poros ekspansi pneumatik.Ketegangan belitan dikontrol secara otomatis oleh Siemens PLC berdasarkan diameter kumparan saat ini, memastikan bahan jadi rapi saat beberapa celah dipotong.Semua permukaan ujung kumparan rata, dan kerataan permukaan cakram dipilih secara bebas oleh roller tekanan pneumatik dan roller tekanan berat sendiri untuk memotong.Kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol, yang merupakan metode belitan spiral.Saat diameter belitan terus meningkat, PLC secara otomatis mengontrol kecepatan motor servo belitan untuk menurun.
5. Perangkat pelepasan
Mengadopsi struktur makan otomatis hidrolik tanpa poros
(1) Sepasang sasis pelepasan
(2) 1 set motor koreksi analog
(3) Rel panduan 35 model 8 buah
(4) Sepasang baja berkualitas tinggi digunakan untuk gapura memorial setebal 40
(5) 1 pasang lengan ayun pengangkat
(6) Silinder 4 pasang
(7) 1 pasang kerucut atas non sumbu
(8) Rem udara 1 pasang
Peralatan listrik mengadopsi
Chint Group digunakan untuk peralatan listrik bertegangan rendah, Snyder digunakan untuk sakelar tombol, Siemens digunakan untuk PLC, dan sistem operasi seluruh mesin dikontrol
4, Lokasi Bagian Mesin

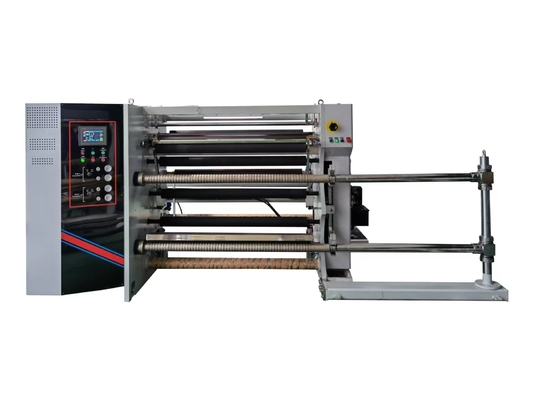

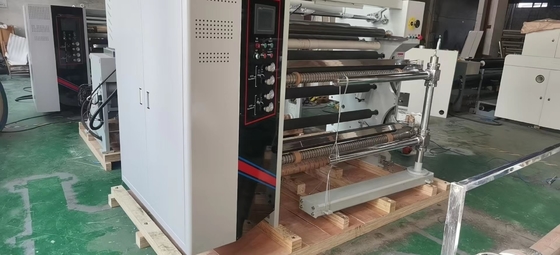

Penampilan keseluruhan

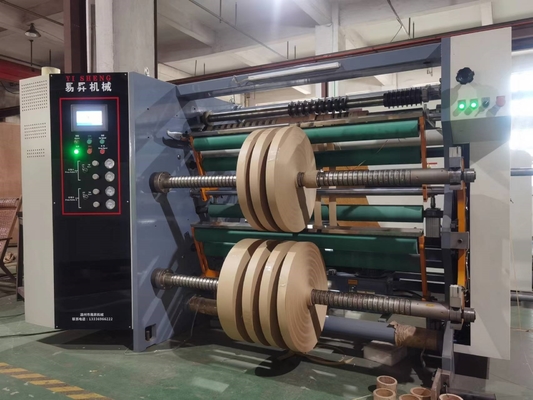

Diameter belitan tengah atas dan bawah 1000mm
Pengangkatan otomatis tanpa poros hidrolik, penempatan material hemat tenaga kerja, dan pengoperasian sederhana

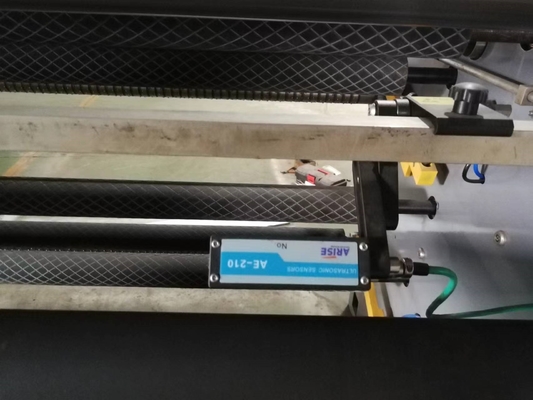

Sensor berkualitas tinggi menyelaraskan kain dan membuat bahan rata
Perangkat pisau bundar, atau perangkat pisau udara, opsional
Fungsi kontrol tegangan

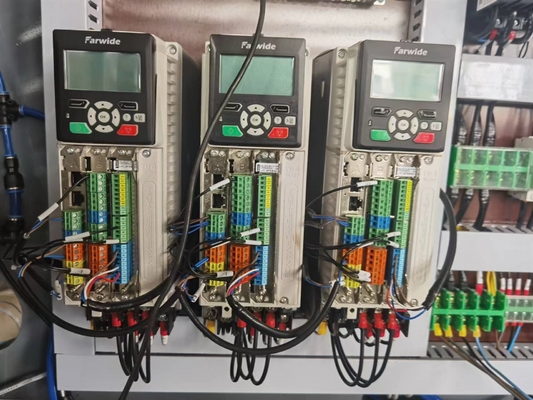

Fungsi perangkat motor servo

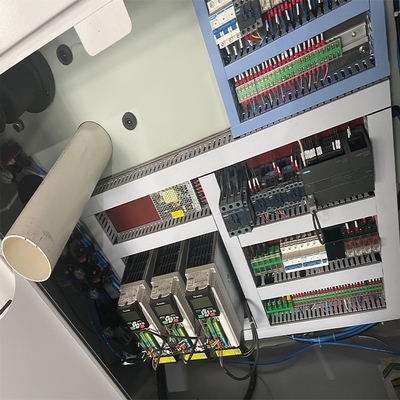

Kotak distribusi utama yang terhubung
Bongkar menggunakan peredam
Drive mengadopsi Hongyuan
PLC mengadopsi Siemens dari Jerman
Penghitungan meter otomatis, parkir alarm, kontrol otomatis dan fungsi lainnya
Layar sentuh 10 inci, keadaan terhubung Kunlun
