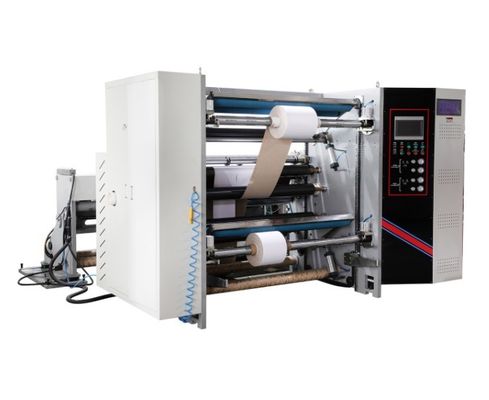

Tiga Servo Tension Slitting Machine Sepenuhnya Otomatis 30 - 450g 1300mm

1, Indikator parameter:

1. Jenis bahan: bahan seperti gulungan seperti perekat diri, kertas, kain bukan tenunan, komposit cetak, dll;

2. Ketebalan bahan;30-450g (kertas)

3. Lebar maksimum bahan baku: 1300mm

4. Gulung lebar permukaan: 1350mm

5. Lebar pemotongan: 15-1300mm

6. Reeling tube core: 3" tabung kertas; menggunakan 2 poros ekspansi gas Duluo

7. Diameter belitan maksimum: 1000mm

8. Kecepatan maksimal: 600 meter/menit

9. Kecepatan potong: 10-600 meter/menit

10. Total catu daya: 25KW

11. Berat total: sekitar 5400KG

12. Dimensi eksternal: panjang 3600, lebar 2650, dan tinggi 1950mm

3, Deskripsi fungsional dari setiap bagian:

1. Departemen Traksi:

1. Rol traksi digerakkan oleh motor servo 7.5KW.

2. Perangkat daur ulang tepi limbah:

Gunakan kipas untuk meniup limbah dan bahan limbah, dan pelanggan akan melengkapi kotak jaring untuk pengumpulan.

AKU AKU AKU.Mekanisme belitan: (pembongkaran produk jadi selesai secara mekanis)

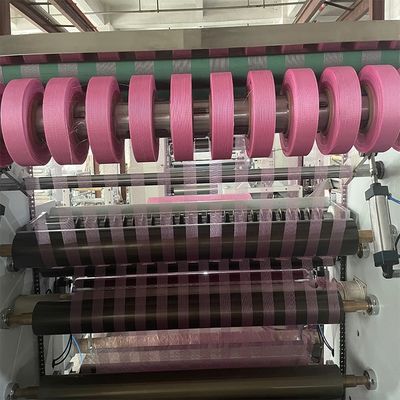

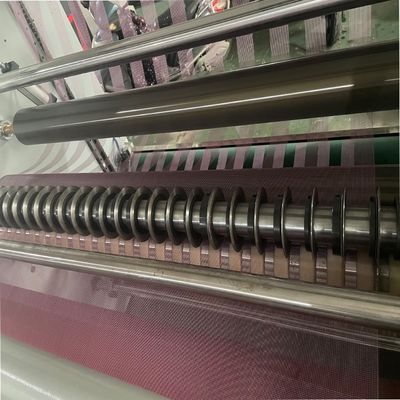

1. Bahan potong dilukai secara terpisah menggunakan sumbu atas dan bawah, dan pisau potong menggunakan pisau bundar untuk menggorok (8 pasang)

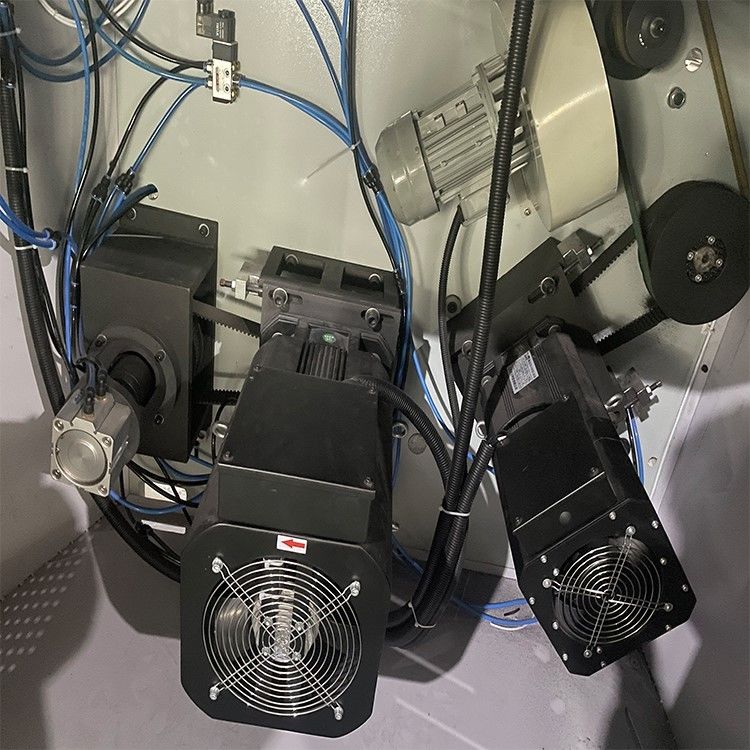

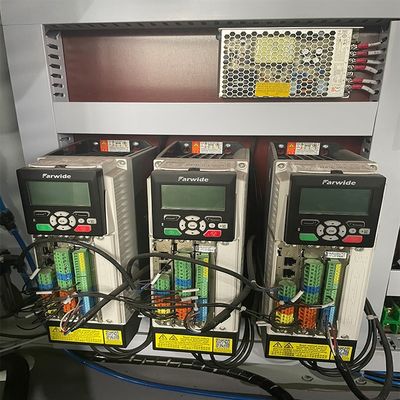

2. Poros belitan atas dan bawah masing-masing memiliki satu motor servo 7.5KW dengan poros ekspansi pneumatik.Ketegangan belitan dikontrol secara otomatis oleh Siemens PLC berdasarkan diameter kumparan saat ini, memastikan bahan jadi rapi saat beberapa celah dipotong.Semua permukaan ujung kumparan rata, dan kerataan permukaan cakram dipilih secara bebas oleh roller tekanan pneumatik dan roller tekanan berat sendiri untuk memotong.Kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol, yang merupakan metode belitan spiral.Saat diameter belitan terus meningkat, PLC secara otomatis mengontrol kecepatan motor servo belitan untuk menurun.

5. Perangkat pelepasan

Mengadopsi struktur makan otomatis hidrolik tanpa poros

(1) Sepasang sasis pelepasan

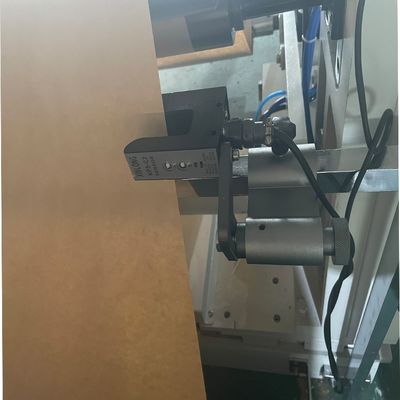

(2) 1 set motor koreksi analog

(3) Rel panduan 35 model 8 buah

(4) Sepasang baja berkualitas tinggi digunakan untuk gapura memorial setebal 40

(5) 1 pasang lengan ayun pengangkat

(6) Silinder 4 pasang

(7) 1 pasang kerucut atas non sumbu

(8) Rem udara 1 pasang

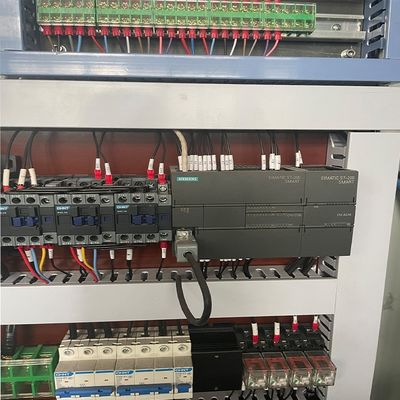

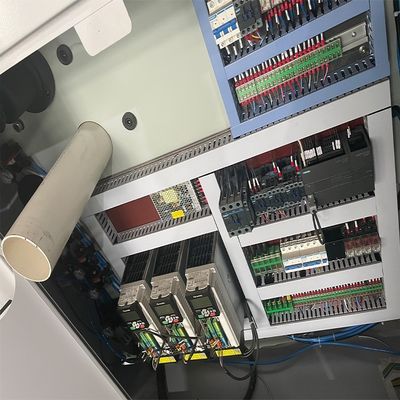

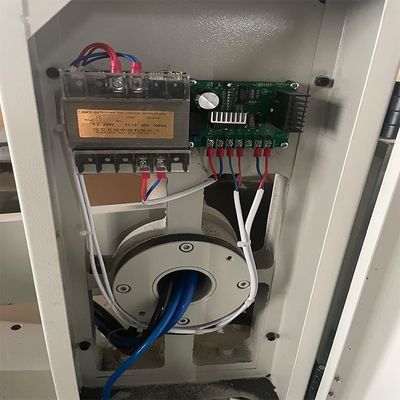

Peralatan listrik mengadopsi

Chint Group digunakan untuk peralatan listrik bertegangan rendah, Snyder digunakan untuk sakelar tombol, Siemens digunakan untuk PLC, dan sistem operasi seluruh mesin dikontrol

4, Lokasi Bagian Mesin

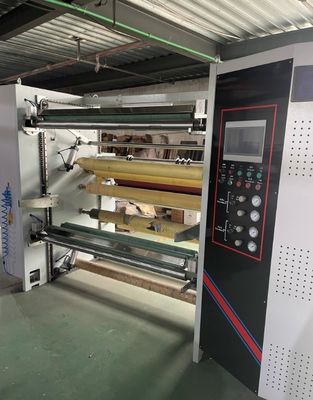

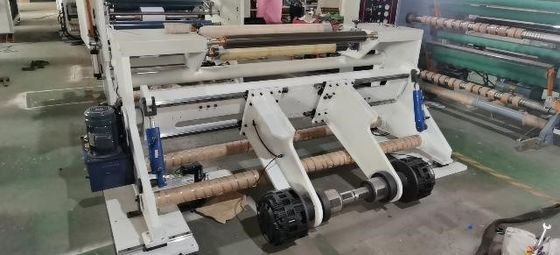

Penampilan keseluruhan
