Detail produk:
|
| jenis bahan: | PET 、 BOPP 、 BOF 、 PE 、 bahan gulungan OPP | Ketebalan bahan: | 0,012-0,5mm (membran) |
|---|---|---|---|
| Lebar maksimum bahan baku: | 1400mm | Lebar permukaan gulungan: | 1150mm |
| Lebar pemotongan: | 10-1100mm | Inti tabung gulungan: | 3 tabung kertas |
| Diameter belitan maksimum: | 600mm | Kecepatan maksimum: | 300 meter/menit |
| Kecepatan menggorok: | 10-300 meter/menit | Daya total catu daya: | 12.5KW |
| Berat keseluruhan: | 4200kg | Dimensi Keseluruhan: | Panjang 3200, lebar 2600, dan tinggi 1500mm |
| Menyoroti: | Mesin Rewinder Tension Slitting Sepenuhnya Otomatis,mesin slitting kecepatan tinggi 0,5mm |
||

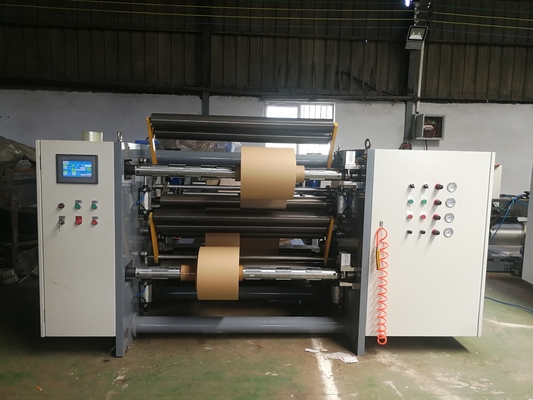

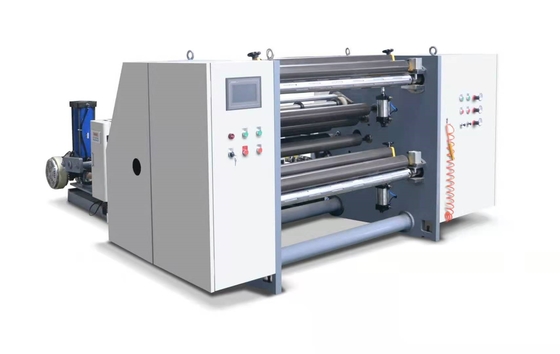

HJ-D1100- III tiga servo mesin pemotong tegangan otomatis sepenuhnya
1, Indikator parameter:
1. Jenis bahan: PET, BOPP, BOF, PE, OPP dan bahan gulung lainnya;
2. Ketebalan bahan: 0,012-0,5mm (film);30-450g (kertas)
3. Diameter maksimum bahan baku: 1400mm
4. Inti tabung bahan baku: 3 "tabung kertas
5. Lebar maksimum bahan baku: 1100mm
6. Gulung lebar permukaan: 1150mm
7. Lebar pemotongan: 10-1100mm
8. Inti tabung gulungan: 3 "tabung kertas;
9. Diameter belitan maksimum: 600mm
10. Stroke koreksi deviasi total: 150mm
11. Kecepatan maksimal: 300 meter/menit
12. Kecepatan potong: 10-300 meter/menit
13. Catu daya total: 12,5KW
14. Berat total: sekitar 4200KG
15. Dimensi eksternal: panjang 3200, lebar 2600, dan tinggi 1500mm
| Bagian nama | Spesifikasi dan model | kuantitas | merek |
| 45 # rangka baja | Panel dinding tebal bersih 40mm | 1 pasang | |
| Poros tiup 3 inci | 2 buah | ||
| Batang traksi utama | φ 120 * 1150mm | 1 buah | |
| Poliuretan rol karet traksi utama | φ 120 * 1150mm | 1 buah | |
| Rol pemandu alumina keras | Φ 75 * 1150mm | 13 buah | |
| Servo berliku | 3.7KW | 2 set | Departemen Kecantikan |
| Servo traksi | 3.7KW | 1 set | Departemen Kecantikan |
| Rem serbuk magnetik digunakan untuk pelepasan | 20KG | 1 unit | |
| Kipas tepi peniup limbah | 1.1KW | 1 unit | Wuxi |
| bantalan | 1 kelompok | HRB | |
| Komponen pneumatik | 1 kelompok | ||
| drvie | 3.7KW | 3 unit | Shenzen Hongyuan |
| Koreksi penyimpangan ultrasonik | 1 set | Kelelawar | |
| Pengontrol yang dapat diprogram Master PLC | CPU224XP | 1 buah | Siemens |
| Layar sentuh berwarna asli 7 inci | TPC1061Ti | 1 buah | Beijing Kunlun Tongsi |
| sakelar kedekatan | 1 buah | OMRON Jepang | |
| Peralatan Tegangan Rendah | 1 kelompok | schneider | |
| beralih catu daya | S100-24 | 1 buah | bermaksud baik |
3, Deskripsi fungsional dari setiap bagian:
1. Departemen Unwinding:
1. Pelepasan mengadopsi rak makan pneumatik tanpa poros, yang nyaman untuk operasi satu orang.Mengadopsi bentuk poros tiup khusus, tidak merusak dinding bagian dalam inti tabung.
2. Ada tiga mode untuk secara bebas mengalihkan tegangan pelepasan: sensor tekanan mode kontrol tegangan konstan otomatis loop tertutup, mode kontrol tegangan konstan otomatis loop terbuka bebas sensor tekanan, dan tegangan manual.
3. Diameter unwinding secara otomatis dideteksi oleh proximity switch pada poros transmisi unwinding, tanpa perlu memasukkan ketebalan material.Diameter pelepasan sisa dapat diatur untuk melambat dan berhenti secara otomatis, membuatnya nyaman untuk menerima koil berikutnya.
4. Dilengkapi dengan mekanisme untuk mengatur secara manual pelepasan dan pengetatan tepi, dengan rentang penyesuaian ± 10mm.
5. Sistem koreksi deviasi otomatis secara otomatis mengoreksi tepi film atau kertas.
II.Departemen Traksi:
1. Rol traksi digerakkan oleh motor servo 3,7KW.
AKU AKU AKU.Perangkat daur ulang tepi limbah:
Gunakan kipas untuk meniup limbah dan bahan limbah, dan pelanggan akan melengkapi kotak jaring untuk pengumpulan.

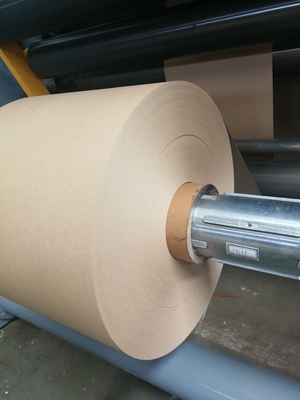

4. Mekanisme penggulungan: (Pelepasan ujung kiri atau kanan produk jadi ditentukan oleh pelanggan saat memesan)
1. Gunakan sumbu atas dan bawah untuk menggulung bahan potong secara terpisah.
2. Poros belitan atas dan bawah masing-masing memiliki satu motor servo 3,7KW untuk menggerakkan poros selip pneumatik.Ketegangan belitan dikendalikan oleh dua katup proporsional kontrol listrik SMC Jepang, dan PLC secara otomatis mengontrol tegangan berdasarkan diameter koil saat ini, sehingga tidak ada faktor ketebalan material saat beberapa celah dipotong.Semua permukaan ujung kumparan rata, dan kerataan permukaan cakram dipilih secara bebas oleh roller tekanan pneumatik dan roller tekanan berat sendiri.Kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol, yang merupakan metode belitan spiral.Saat diameter belitan terus meningkat, PLC secara otomatis mengontrol kecepatan motor servo belitan untuk menurun.
6. Pisau menggorok mengadopsi pisau bundar untuk menggorok (6 pasang), dengan pisau udara opsional (320 yuan per potong)

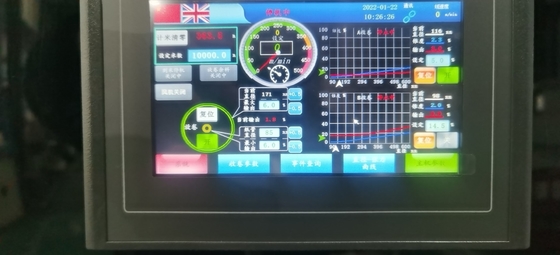

Layar sentuh mengadopsi Beijing Kunlun Tongshi 7 inci

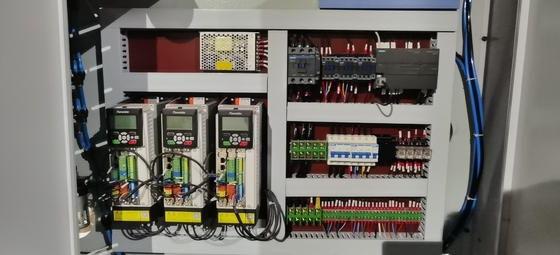

Peralatan listrik utama;3 drive Hongyuan, Siemens PLC dari Jerman

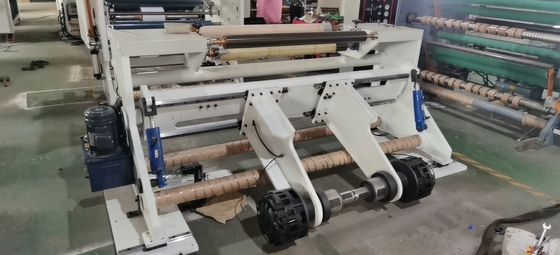

Rak pembuangan tanpa poros;Rak makan otomatis hidraulik, 1 stasiun hidraulik, 4 silinder oli, 8 rel pemandu, 1 pasang rem udara, 1 pasang kerucut atas, 3 batang aluminium, dan 1 set koreksi kelelawar
Kutipan
(1) Harga jual HJ-D1100 adalah 136600 yuan, dan harga di atas sudah termasuk pajak dan biaya pengiriman
(2) Metode pembayaran;Setelah penandatanganan kontrak, uang muka 30% akan dilakukan, dan 60% akan dibayarkan sebelum pengiriman.Setelah debugging dan penerimaan, 10% sisanya akan dibayarkan
(3) Waktu pengiriman;Sekitar 35 hari, waktu pengiriman spesifik dikonfirmasi dengan menandatangani kontrak.
(4) Masa garansi;1 tahun.
