Detail produk:
|
| jenis bahan: | PET 、 BOPP 、 BOF 、 PE 、 bahan gulungan OPP | Ketebalan bahan: | 0,012-0,5mm (membran) |
|---|---|---|---|
| Lebar maksimum bahan baku: | 1400mm | Lebar permukaan gulungan: | 1150mm |
| Lebar pemotongan: | 10-1100mm | Inti tabung gulungan: | 3 tabung kertas |
| Diameter belitan maksimum: | 600mm | Kecepatan maksimum: | 300 meter/menit |
| Kecepatan menggorok: | 10-300 meter/menit | Daya total catu daya: | 12.5KW |
| Berat keseluruhan: | 4200kg | Dimensi Keseluruhan: | Panjang 3200, lebar 2600, dan tinggi 1500mm |
| Menyoroti: | Mesin Slitting Rewinder HJ-1100A-III,Mesin Slitting Rewinder 1100mm,Mesin Slitting Rewinder PET |
||

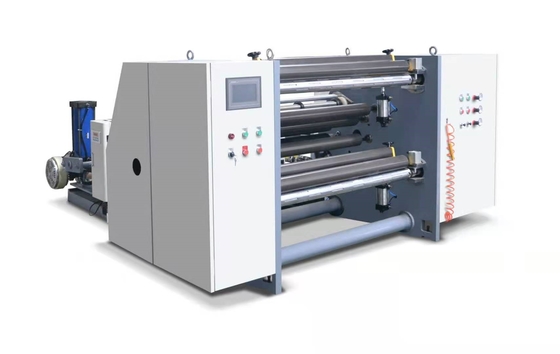

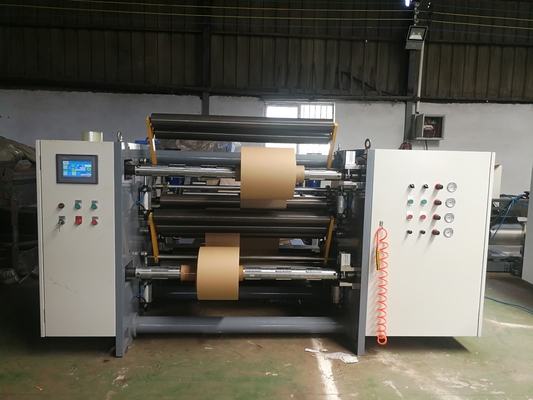

HJ-1100A-III tiga servo mesin pemotong tegangan otomatis sepenuhnya
1, Indikator parameter:
1. Jenis bahan: PET, BOPP, BOF, PE, OPP dan bahan gulung lainnya;
2. Ketebalan bahan: 0,012-0,5mm (film);30-450g (kertas)
3. Diameter maksimum bahan baku: 1400mm
4. Inti tabung bahan baku: 3 "tabung kertas
5. Lebar maksimum bahan baku: 1100mm
6. Gulung lebar permukaan: 1150mm
7. Lebar pemotongan: 10-1100mm
8. Inti tabung gulungan: 3 "tabung kertas;
9. Diameter belitan maksimum: 600mm
10. Stroke koreksi deviasi total: 150mm
11. Kecepatan maksimal: 300 meter/menit
12. Kecepatan potong: 10-300 meter/menit
13. Catu daya total: 12,5KW
14. Berat total: sekitar 4200KG
15. Dimensi eksternal: panjang 3200, lebar 2600, dan tinggi 1500mm
| Bagian nama | Spesifikasi dan model | kuantitas | merek |
| 45 # rangka baja | Panel dinding tebal bersih 40mm | 1 pasang | |
| Poros tiup 3 inci | 2 buah | ||
| Batang traksi utama | φ 120 * 1150mm | 1 buah | |
| Poliuretan rol karet traksi utama | φ 120 * 1150mm | 1 buah | |
| Rol pemandu alumina keras | Φ 75 * 1150mm | 13 buah | |
| Servo berliku | 3.7KW | 2 set | Departemen Kecantikan |
| Servo traksi | 3.7KW | 1 set | Departemen Kecantikan |
| Rem serbuk magnetik digunakan untuk pelepasan | 20KG | 1 unit | |
| Kipas tepi peniup limbah | 1.1KW | 1 unit | Wuxi |
| bantalan | 1 kelompok | HRB | |
| Komponen pneumatik | 1 kelompok | ||
| drvie | 3.7KW | 3 unit | Shenzen Hongyuan |
| Koreksi penyimpangan ultrasonik | 1 set | Kelelawar | |
| Pengontrol yang dapat diprogram Master PLC | CPU224XP | 1 buah | Siemens |
3, Deskripsi fungsional dari setiap bagian:
1. Departemen Traksi:
1. Rol traksi digerakkan oleh motor servo 3,7KW.
2. Perangkat daur ulang tepi limbah:
Gunakan kipas untuk meniup limbah dan bahan limbah, dan pelanggan akan melengkapi kotak jaring untuk pengumpulan.

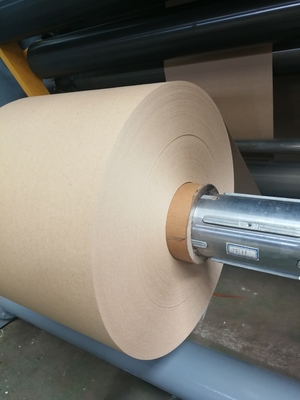

3. Mekanisme penggulungan: (Ujung kiri atau kanan dari produk jadi ditentukan oleh pelanggan saat melakukan pemesanan)
1. Bahan potong dilukai secara terpisah menggunakan sumbu atas dan bawah, dan pisau potong menggunakan pisau lurus untuk menggorok (6 pasang)
2. Poros belitan atas dan bawah masing-masing memiliki satu motor servo 3.7KW dengan poros ekspansi pneumatik.Ketegangan belitan dikontrol secara otomatis oleh Siemens PLC berdasarkan diameter kumparan saat ini, memastikan bahan jadi rapi saat beberapa celah dipotong.Semua permukaan ujung kumparan rata, dan kerataan permukaan cakram dipilih secara bebas oleh roller tekanan pneumatik dan roller tekanan berat sendiri untuk memotong.Kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol, yang merupakan metode belitan spiral.Saat diameter belitan terus meningkat, PLC Siemens secara otomatis mengontrol kecepatan motor servo belitan untuk menurun.
5. Perangkat pelepasan
Mengadopsi struktur makan otomatis hidrolik tanpa poros yang terhubung
(1) 1 set motor koreksi analog
(2) Rel panduan 25 model 4 buah
(3) Sepasang baja berkualitas tinggi digunakan untuk gapura memorial setebal 40
(4) 1 pasang lengan ayun pengangkat
(5) Silinder 140X63 1 pasang
(6) Rem pelepasan mengadopsi sepasang rem udara
Peralatan listrik mengadopsi
Chint Group digunakan untuk peralatan listrik bertegangan rendah, Snyder digunakan untuk sakelar tombol, Siemens digunakan untuk PLC, dan sistem operasi seluruh mesin dikontrol
bagian kontrol PLC mengadopsi Siemens Peralatan listrik mengadopsi Chint
kontrol drive Menggunakan tiga drive Shenzhen Hongyuan

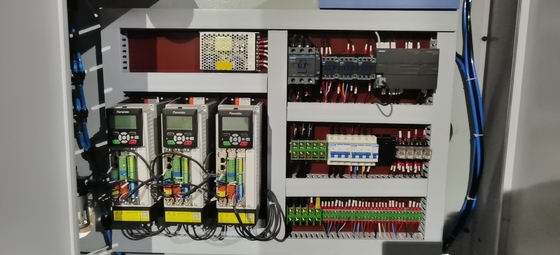

Bagian kotak distribusi
Sistem koreksi
Simulasi koreksi menggunakan kelelawar
Bagian operasi

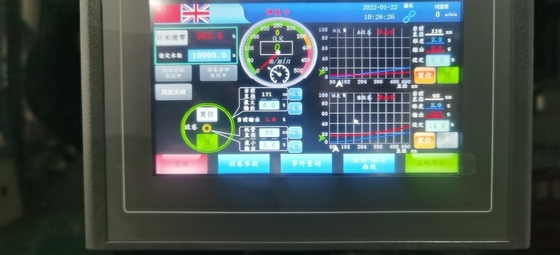

Layar sentuh mengadopsi mode 7 inci yang terhubung dengan Kunlun
Saklar mengadopsi Snyder
Pengaturan tekanan udara dikendalikan oleh katup pengatur presisi
5.
Siklus pengiriman: dalam 35 hari kerja.
