Detail produk:
|
| jenis bahan: | PET 、 BOPP 、 BOF 、 PE 、 bahan gulungan OPP | Ketebalan bahan: | 0,012-0,5mm (membran) |
|---|---|---|---|
| Lebar maksimum bahan baku: | 1100mm | Lebar permukaan gulungan: | 1150mm |
| Lebar pemotongan: | 20-1100mm | Inti tabung gulungan: | 3 paper tube; 3 tabung kertas; using 2 Duluo gas expansion shafts menggunaka |
| Diameter belitan maksimum: | 600mm | Kecepatan maksimum: | 450 meter/menit |
| Kecepatan menggorok: | 10-450 meter/menit | Daya total catu daya: | 13KW |
| Berat keseluruhan: | 4200kg | Dimensi Keseluruhan: | Panjang 2414, lebar 3690, dan tinggi 1720mm |
| Menyoroti: | Mesin Slitting Rewinder HJ-1100A-III,Mesin Slitting Rewinder 450m/mnt,Mesin BOPP Slitting Rewinder |
||

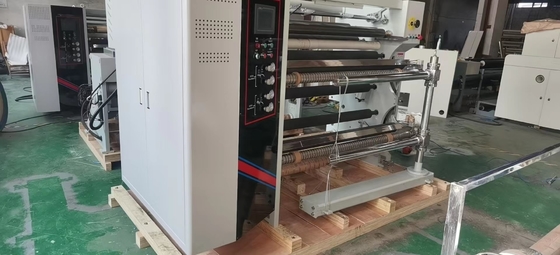

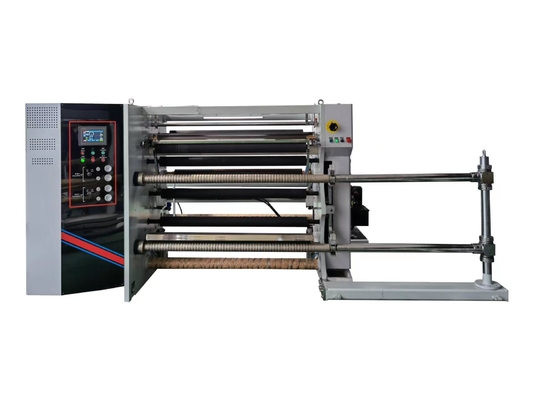

HJ-1100A-III tiga servo mesin pemotong tegangan otomatis sepenuhnya
| Bagian nama | Spesifikasi dan model | kuantitas | merek |
| 45 # rangka baja | Panel dinding tebal bersih 40mm | 1 pasang | |
| Poros tiup 3 inci | Pelapisan Luo | 2 buah | |
| Batang traksi utama | φ 120 * 1150mm | 1 buah | |
| Poliuretan rol karet traksi utama | φ 120 * 1150mm | 7 buah | |
| Rol pemandu alumina keras | Φ 90 * 1150mm | 6 buah | |
| Servo berliku | 5.5KW | 2 set | Departemen Kecantikan |
| Servo traksi | 5.5KW | 1 set | Departemen Kecantikan |
| menyetir | 5.5KW | 3 unit | Shenzen Hongyuan |
| Kipas tepi peniup limbah | 1.5KW | 1 unit | Wuxi |
| bantalan | 1 kelompok | HRB | |
| Komponen pneumatik | 1 kelompok | ||
| Pisau bundar mengadopsi fungsi pemanas | 6 pasang | ||
| Pengontrol yang dapat diprogram Master PLC | CPU224XP | Siemens | |
| Layar sentuh berwarna asli 7 inci | TPC1061Ti | 1 buah | Beijing Kunlun Tongsi |
| Saklar kedekatan | 1 buah | OMRON Jepang | |
| Peralatan tegangan rendah | 1 buah | Schneider | |
| Mode Pengalihan Catu Daya | 1 kelompok | Taiwan Mingwei |
3, Deskripsi fungsional dari setiap bagian:
1. Departemen Traksi:
1. Rol traksi digerakkan oleh motor servo 3,7KW.
2. Perangkat daur ulang tepi limbah:
Gunakan kipas untuk meniup limbah dan bahan limbah, dan pelanggan akan melengkapi kotak jaring untuk pengumpulan.

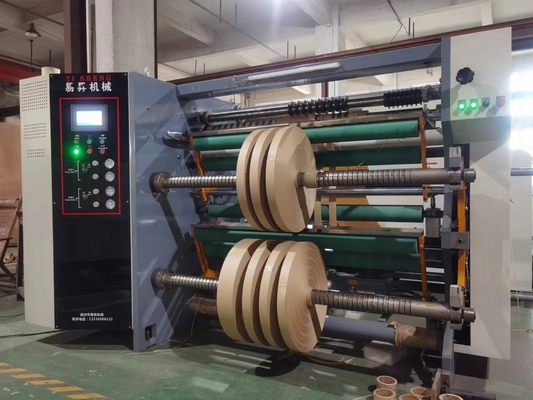

3. Mekanisme penggulungan: (Ujung kiri atau kanan dari produk jadi ditentukan oleh pelanggan saat melakukan pemesanan)
1. Bahan potong dilukai secara terpisah menggunakan sumbu atas dan bawah, dan pisau potong menggunakan pisau lurus untuk menggorok (6 pasang)
2. Poros belitan atas dan bawah masing-masing memiliki satu motor servo 3.7KW dengan poros ekspansi pneumatik.Ketegangan belitan dikontrol secara otomatis oleh Siemens PLC berdasarkan diameter kumparan saat ini, memastikan bahan jadi rapi saat beberapa celah dipotong.Semua permukaan ujung kumparan rata, dan kerataan permukaan cakram dipilih secara bebas oleh roller tekanan pneumatik dan roller tekanan berat sendiri untuk memotong.Kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol, yang merupakan metode belitan spiral.Saat diameter belitan terus meningkat, PLC Siemens secara otomatis mengontrol kecepatan motor servo belitan untuk menurun.
5. Perangkat pelepasan
Mengadopsi struktur makan otomatis hidrolik tanpa poros yang terhubung
(1) 1 set motor koreksi analog
(2) Rel panduan 25 model 4 buah
(3) Sepasang baja berkualitas tinggi digunakan untuk gapura memorial setebal 40
(4) 1 pasang lengan ayun pengangkat
(5) Silinder 140X63 1 pasang
(6) Rem pelepasan mengadopsi sepasang rem udara
Peralatan listrik mengadopsi
Chint Group digunakan untuk peralatan listrik bertegangan rendah, Snyder digunakan untuk sakelar tombol, Siemens digunakan untuk PLC, dan sistem operasi seluruh mesin dikontrol
bagian kontrol PLC mengadopsi Siemens Peralatan listrik mengadopsi Chint

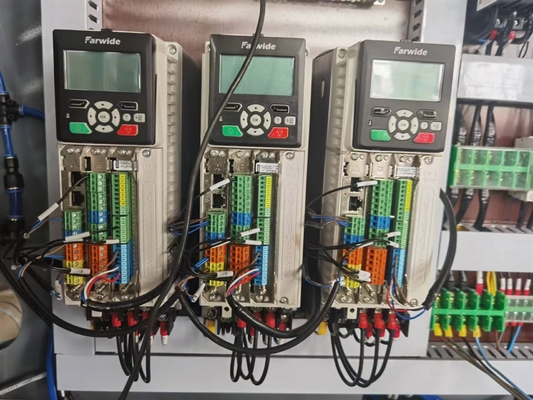

kontrol drive Menggunakan tiga drive Shenzhen Hongyuan

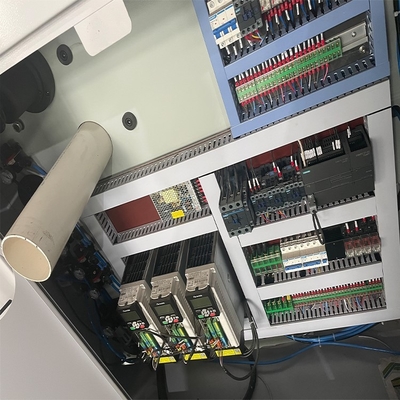

Bagian kotak distribusi

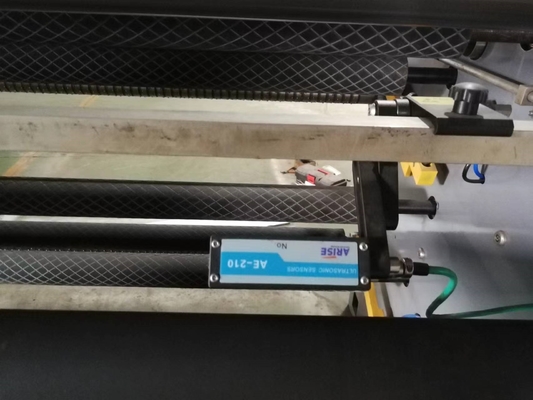

Sistem koreksi
Simulasi koreksi menggunakan kelelawar

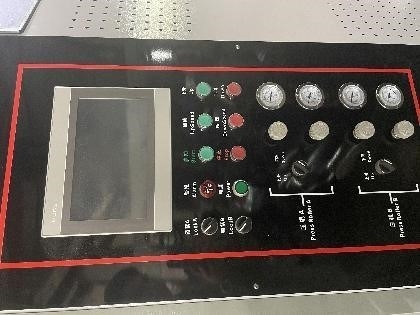

Bagian operasi
Layar sentuh mengadopsi mode 7 inci yang terhubung dengan Kunlun
Saklar mengadopsi Snyder
Pengaturan tekanan udara dikendalikan oleh katup pengatur presisi
5.
Siklus pengiriman: dalam 35 hari kerja.
