HJ-1100A-III Tiga Servo Mesin Pemotong Otomatis Untuk Digulung 1100mm 1150mm

Gambar besar : HJ-1100A-III Tiga Servo Mesin Pemotong Otomatis Untuk Digulung 1100mm 1150mm

Detail produk:

Tempat asal:	Mesin Wenzhou Ruian Haijing
Nama merek:	HJ
Sertifikasi:	Ce
Nomor model:	HJ-1100A

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 menara
Harga:	20000dollars
Kemasan rincian:	Kemasan wadah
Waktu pengiriman:	empat minggu
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan:	1 menara / 30 hari

Kontak

HJ-1100A-III Tiga Servo Mesin Pemotong Otomatis Untuk Digulung 1100mm 1150mm

Deskripsi

jenis bahan:	gulungan seperti bahan seperti perekat diri, kertas, kain bukan tenunan, pencetakan komposit, dll	Ketebalan bahan:	Ketebalan bahan
Lebar maksimum bahan baku:	1100mm	Lebar permukaan gulungan:	1150mm
Lebar pemotongan:	15-1150mm	Inti tabung gulungan:	3 paper tube; 3 tabung kertas; using 2 Duluo gas expansion shafts menggunaka
Diameter belitan maksimum:	1000mm	Kecepatan maksimum:	620 meter/menit
Kecepatan menggorok:	10-620 meter/menit	Daya total catu daya:	18kw
Berat keseluruhan:	3800Kg	Dimensi Keseluruhan:	Panjang 3600, lebar 2350, dan tinggi 1950mm
Menyoroti:	Mesin Slitting Rewinder Tiga Servo Otomatis , Mesin Slitting Rewinder Otomatis 1150mm , Mesin Slitting Otomatis 18KW

HJ-1100A-III tiga servo mesin pemotong tegangan otomatis sepenuhnya

HJ-1100A-III Tiga Servo Mesin Pemotong Otomatis Untuk Digulung 1100mm 1150mm 0

1, Indikator parameter:

1. Jenis bahan: bahan seperti gulungan seperti perekat diri, kertas, kain bukan tenunan, komposit cetak, dll;

2. Ketebalan bahan;30-450g (kertas)

3. Lebar maksimum bahan baku: 1100mm

4. Gulung lebar permukaan: 1150mm

5. Lebar pemotongan: 15-1150mm

6. Reeling tube core: 3" tabung kertas; menggunakan 2 poros ekspansi gas Duluo

7. Diameter belitan maksimum: 1000mm

8. Kecepatan maksimum: 620 meter/menit

9. Kecepatan potong: 10-620 meter/menit

10. Total catu daya: 18KW

11. Berat total: sekitar 3800KG

12. Dimensi eksternal: panjang 3600, lebar 2350, dan tinggi 1950mm

Konfigurasi perangkat:

Bagian nama	Spesifikasi dan model	kuantitas	merek
45 # rangka baja	Panel dinding tebal bersih 40mm	1 pasang	Pelapisan krom
Poros tiup 3 inci	Pelapisan Luo	2 buah
Pelapisan batang baja roller traksi utama	φ 120 * 1150mm	1 buah
Poliuretan rol karet traksi utama	φ 120 * 1150mm	1 buah
Rol pemandu alumina keras	Φ 90 * 1150mm	10 buah

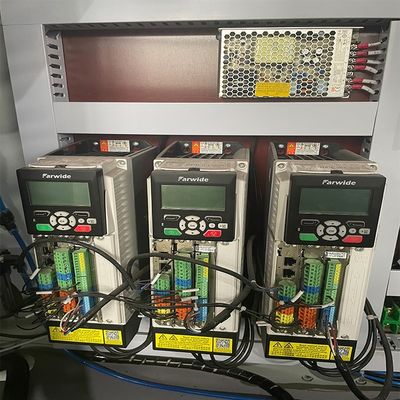

Servo berliku	5.5KW	2 set	Departemen Kecantikan
Servo traksi	5.5KW	1 set	Departemen Kecantikan
menyetir	5.5KW	3 unit	Shenzen Hongyuan
Kipas tepi peniup limbah	1.5KW	1 unit	Wuxi
bantalan		1 kelompok	HRB
Komponen pneumatik		1 kelompok
Pisau bundar mengadopsi fungsi pemanas		1 set

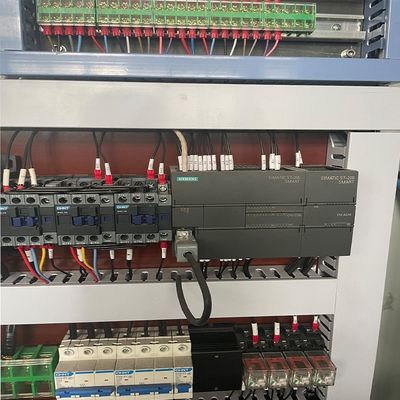

Pengontrol yang dapat diprogram Master PLC	TPC1061Ti	1 buah	Siemens

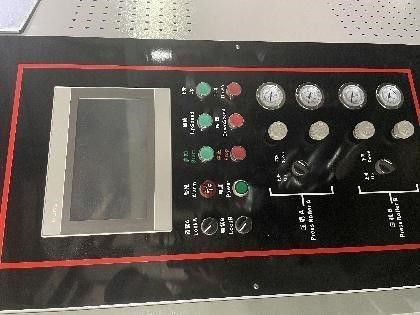

Layar sentuh berwarna asli 10 inci	TPC1061Ti	1 buah	Beijing Kunlun Tongsi
Saklar kedekatan		1 buah	OMRON Jepang
Peralatan tegangan rendah		1 buah	Schneider
Mode Pengalihan Catu Daya	S100-24	1 buah	Taiwan Mingwei

3, Deskripsi fungsional dari setiap bagian:

(1).Departemen Traksi:

1. Rol traksi digerakkan oleh motor servo 5.5KW.

(2).Perangkat daur ulang tepi limbah:

Gunakan kipas untuk meniup limbah dan bahan limbah, dan pelanggan akan melengkapi kotak jaring untuk pengumpulan.

(3).Mekanisme belitan: (pembongkaran produk jadi selesai secara mekanis)

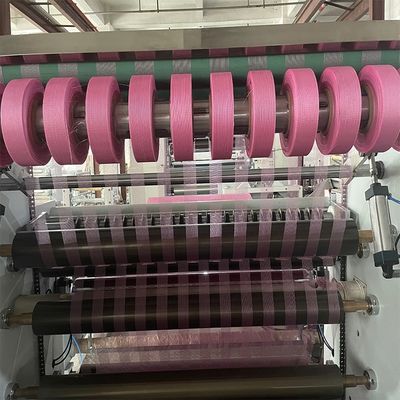

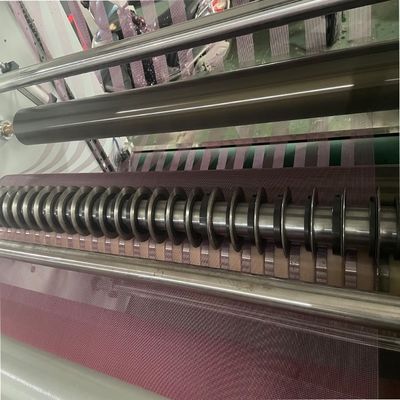

1. Bahan potong dilukai secara terpisah menggunakan sumbu atas dan bawah, dan pisau potong menggunakan pisau bundar untuk menggorok (8 pasang)

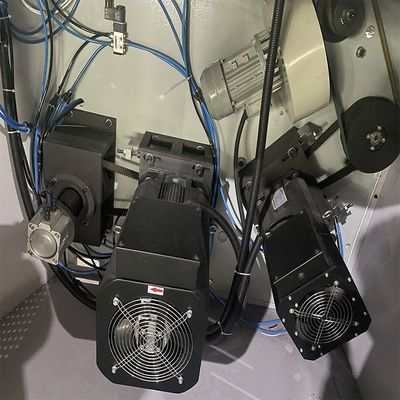

2. Poros belitan atas dan bawah masing-masing memiliki satu motor servo 5.5KW dengan poros ekspansi pneumatik.Ketegangan belitan dikontrol secara otomatis oleh Siemens PLC berdasarkan diameter kumparan saat ini, memastikan bahan jadi rapi saat beberapa celah dipotong.Semua permukaan ujung kumparan rata, dan kerataan permukaan cakram dipilih secara bebas oleh roller tekanan pneumatik dan roller tekanan berat sendiri untuk memotong.Kekencangan lapisan dalam dan luar dari koil jadi dapat dikontrol, yang merupakan metode belitan spiral.Saat diameter belitan terus meningkat, PLC secara otomatis mengontrol kecepatan motor servo belitan untuk menurun.

5. Perangkat pelepasan

Mengadopsi struktur makan otomatis hidrolik tanpa poros

(1) Sepasang sasis pelepasan

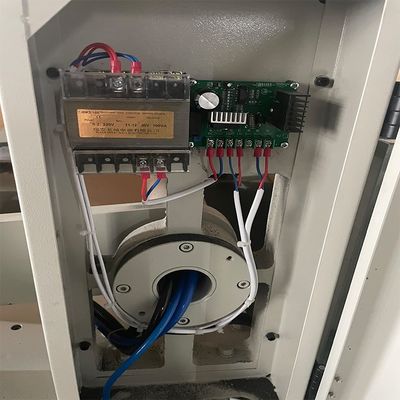

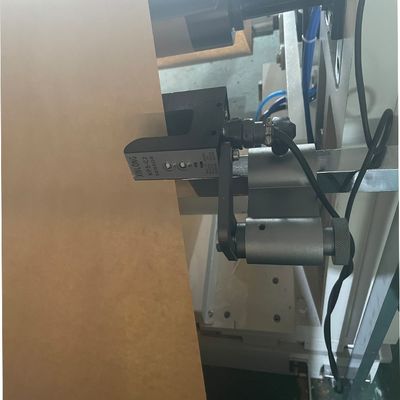

(2) 1 set motor koreksi analog

(3) Rel panduan 35 model 8 buah

(4) Sepasang baja berkualitas tinggi digunakan untuk gapura memorial setebal 40

(5) 1 pasang lengan ayun pengangkat

(6) Silinder 4 pasang

(7) 1 pasang kerucut atas non sumbu

(8) Rem udara 1 pasang

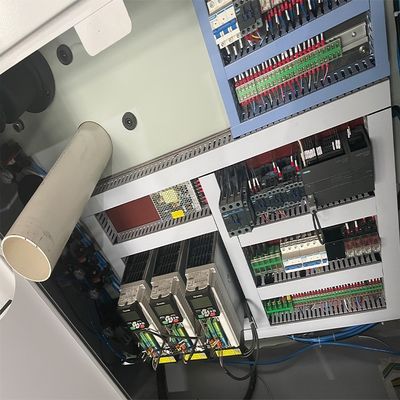

Peralatan listrik mengadopsi

Chint Group digunakan untuk peralatan listrik bertegangan rendah, Snyder digunakan untuk sakelar tombol, Siemens digunakan untuk PLC, dan sistem operasi seluruh mesin dikontrol

4, Lokasi Bagian Mesin

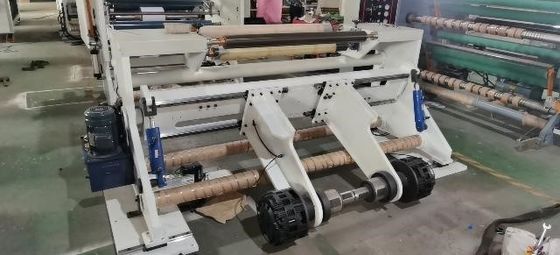

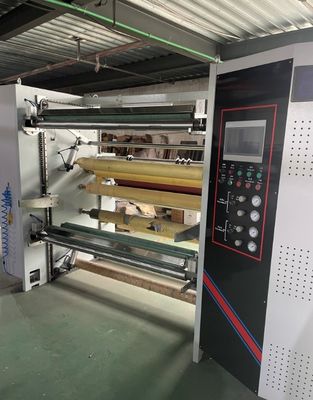

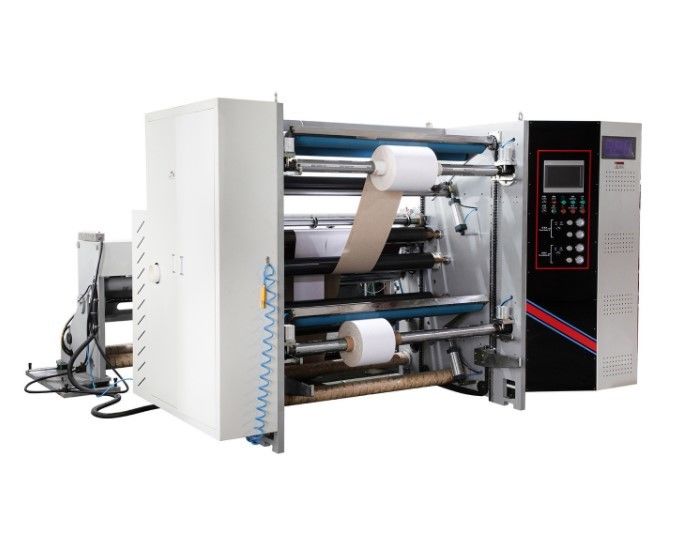

Penampilan keseluruhan
