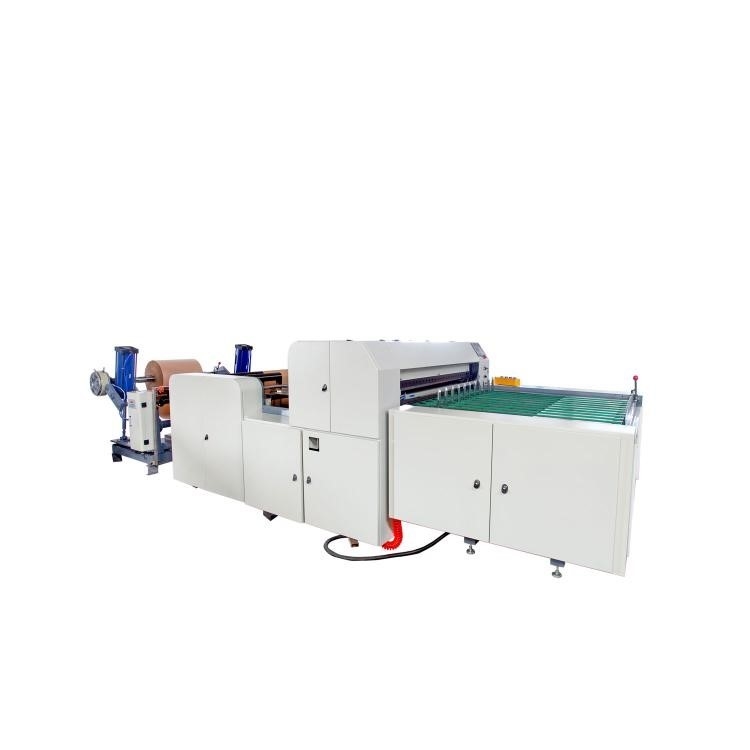

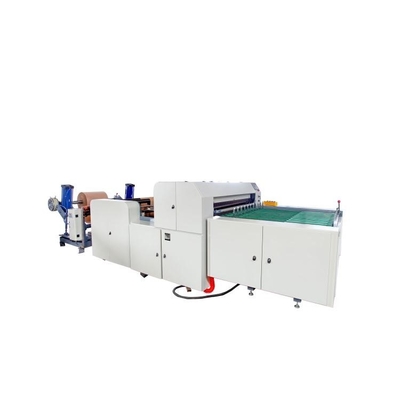

Komputer HJ-800 presisi tinggi mesin pemotong melintang dan memanjang
Performa dan karakteristik:
Mesin ini cocok untuk berbagai jenis kertas dan aluminium foil.Mesin ini mengadopsi kontrol motor servo untuk pemotongan panjang tetap.Sistem transmisi mengadopsi kontrol terpusat seperti sensor pneumatik dan fotolistrik.Mesin ini memadukan cahaya, listrik, dan gas, dengan pengoperasian sederhana, akurasi pemotongan tinggi, stabilitas mekanis, dan kebisingan rendah.(Opsional untuk pengumpanan pneumatik) Pengaturan kecepatan frekuensi variabel motor, penghitungan otomatis, pematian alarm.Saat ini merupakan peralatan yang ideal untuk pemotongan lembaran skala besar berkualitas tinggi di Cina
Fitur:
1. Pengaturan kecepatan frekuensi variabel tuan rumah, sistem kontrol layar sentuh Panasonic PLC, penghitungan otomatis, pengaturan panjang otomatis, pematian alarm
2. Rangka mengadopsi struktur pelat baja 16mm, kursi pisau potong silang mengadopsi struktur cor yang berat, dan rol pemandu mengadopsi perawatan keseimbangan dinamis rol pemandu paduan aluminium
3. Traksi pemosisian penggerak mengadopsi kontrol poros penggerak sistem servo, dan metode traksi pengumpanan adalah traksi penggerak sproket yang digerakkan motor
4. Mesin ini adalah peralatan pemotongan transversal dan longitudinal skala besar yang ideal dengan akurasi tinggi, kecepatan cepat, dan pengumpulan material yang halus
1, parameter teknis utama:
| Model |
HJ-800 |
| Lebar pemotongan maksimum |
800mm |
| Panjang pemotongan |
20-600mm |
| Kecepatan memotong |
5-150 kali/menit |
| Akurasi horizontal dan vertikal |
±0,2mm
|
| Daya total catu daya |
6.5kw |
| berat mesin |
2000kg |
| Dimensi luar (P × L × T) |
L4500*W2000*H1400 |
2, Konfigurasi mesin:
Bagian tuan rumah
(5) Rak mengadopsi 16 # struktur pelat baja berkualitas tinggi

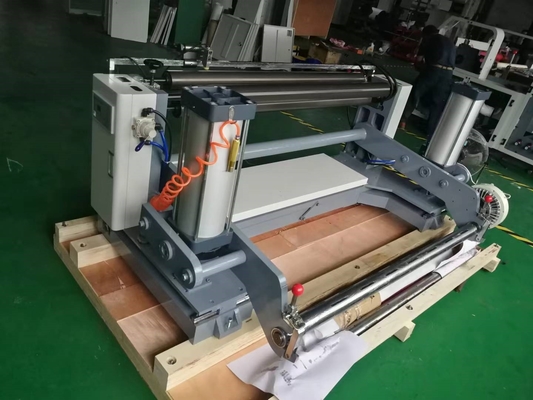

1) Perangkat traksi:
(1) Tipe struktural: tipe kompresi pasif traksi aktif
(2) Basis traksi mengadopsi struktur pengecoran (1 set)
(3) Rol traksi mengadopsi rol karet (spesifikasi: 4 buah) φ delapan puluh lima × 850mm)
(4) Metode kompresi mengadopsi kontrol silinder
(5) Rol pemandu transmisi mengadopsi rol pemandu aluminium (spesifikasi: 3 buah) φ tujuh puluh lima × 850mm)
(6) Rol pemandu transmisi dapat dikencangkan ke atas dan ke bawah untuk penyetelan
(7) Motor mengadopsi motor frekuensi variabel asinkron tiga fase 1,5KW (1 set)
(8) Konverter frekuensi mengadopsi 1.5kw Geetek (1 unit)
(9) Pemberian makan dikendalikan oleh ban berjalan
(10) Seluruh mekanisme pengumpanan dikontrol secara cerdas oleh sensor perpindahan.
2) Mekanisme pemberian makan:
1. Secara aktif mengadopsi metode penentuan posisi kontrol servo
2. Motor servo Inviton 3kw, driver (1 set)
3. Seluruh sistem kontrol industri mengadopsi metode mengemudi sistem kontrol industri digital: motor utama menggerakkan posisi roller aktif
4. Transmisi mengadopsi sabuk sinkron dan mekanisme transmisi roda sinkron
5. Rol makan mengadopsi struktur rol karet halus atas dan bawah.
3) Perangkat pemotongan:
(1) Metode pemotongan: pisau bawah diperbaiki, pemotongan aktif pisau atas
(2) Tempat tidur pemotong mengadopsi struktur cor yang berat:
(3) Rel pemandu linier (2 pasang)
(4) Wadah oli (2 buah)
Minyak pelumas dapat didaur ulang
(5) Pisau atas dan bawah terbuat dari pisau baja seimbang impor (2 pasang) dengan pisau strip
(6) Alat (spesifikasi tebal × lebar × Panjang: 15 × delapan puluh × 850mm)
(7) Pisau bundar pemotong memanjang terbuat dari baja berkualitas tinggi (2 pasang)
(8) Metode pengoperasian: Sesuaikan posisi alat secara manual
(9) Mode transmisi utama: Transmisi motor utama disesuaikan dengan kotak roda gigi untuk menggerakkan hubungan roda eksentrik, dan batang penghubung membalas untuk menggerakkan alat pemotong
(10) Motor utama mengadopsi motor kontrol kecepatan frekuensi variabel di Shanghai (1.5kw)
(11) Konverter frekuensi mengadopsi Geetek (1.5kw 1 unit)
(12) Transmisi mengadopsi mekanisme transmisi roda sinkron
(13) Roda eksentrik (2 set)
(14) Batang penghubung (2 buah)

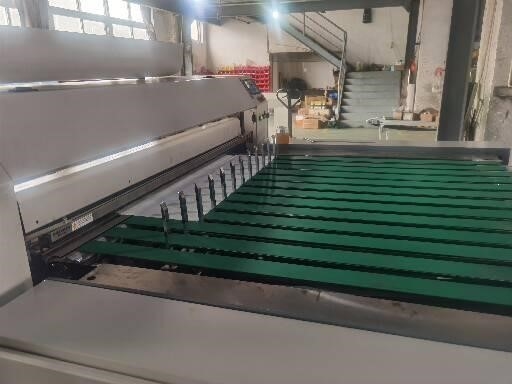

Platform penerima material mengadopsi fungsi pengumpanan otomatis dari sabuk konveyor;
(1) Jumlah lembar jadi dikontrol oleh Panasonic PLC, dan jumlah lembar yang ditetapkan secara otomatis dikirim ke area penyortiran.Mesin secara otomatis berjalan normal, sehingga mudah dioperasikan dan hemat tenaga kerja

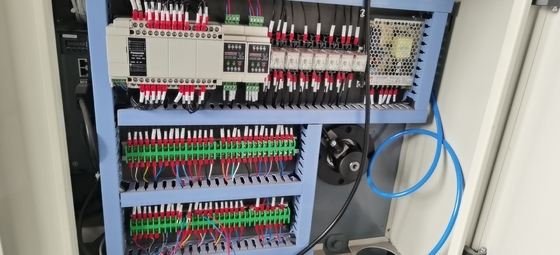

3. Bagian kontrol listrik: (Kontrol dan host terhubung secara paralel) Seluruh mesin mengadopsi sistem kontrol industri Panasonic PLC, dan layar sentuh dikendalikan oleh Taiwan Weilun
(1) Sistem kontrol mesin ini secara kasar dapat dibagi menjadi kontrol host.
(2) Kontrol host: termasuk kontrol motor utama, kontrol traksi, kontrol makan, dan kontrol pemotongan.
(3) Dilengkapi dengan penghitung meter elektronik untuk menghitung;mematikan alarm;Panjang tetap otomatis, fungsi titik masuk dan titik keluar.
(4) Komponen listrik di atas dipilih dari Chint;Sakelar dipilih dari merek Schneider
4. Fasilitas Pendukung: (user bertanggung jawab)
(1) Sumber listrik: sakelar udara tiga fase empat kawat: tegangan 380V / 50Hz
Perangkat rak pelepasan material;
Menggunakan rak pelepasan poros
Silinder;160 * 300 2 buah
Rel panduan;2 set untuk masing-masing 20 * 280-20 * 420
Pembetulan;Mengadopsi satu set koreksi penyimpangan simulasi
partikel magnetik;10 kilogram, 1 buah

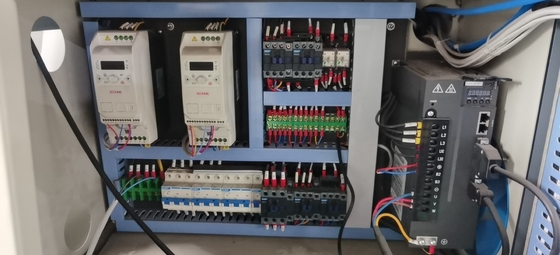

Kotak distribusi;Konverter frekuensi mengadopsi dua set Geely Tech 1.5kw
Servo driver mengadopsi set Shenzhen Yingweiteng 3kw 1
Chint digunakan sebagai alat tegangan rendah dan Omron digunakan sebagai relay
PLC mengadopsi Panasonic dari Jepang
Switching power supply mengadopsi Taiwan Mingwei
Perangkat pelepasan material;Satu set koreksi otomatis, satu koreksi fotolistrik
Rem servo 10 kg, 1 unit
Silinder 160 * 300=2 buah
Poros tiup model 800, 3 inci, 1 buah
Platform penerima material;Penghitungan dan pengumpanan otomatis, bahan dikirim ke area penyortiran melalui sabuk konveyor.
| Nama |
kuantitas |
Perkataan |
| 10-12 kunci pas ujung terbuka |
1 set |
|
| Kunci pas ujung terbuka |
1 set |
|
| Pistol minyak 1 buah |
1 buah |
|
| Kunci hex |
1 set |
|
| Obeng berlubang |
1 set |
|
| Obeng silang |
1 set |
|
| Kunci pas berkepala dua |
1 set |
dua belas × empat belas Spesifikasi |
| Kunci pas berkepala dua |
1 set |
empat belas × empat belas Spesifikasi |
| Kunci pas berkepala dua |
1 set |
dua puluh dua × dua puluh empat spesifikasi |
| Bantalan horizontal rak |
6 |
|
| Panduan pengguna |
1 buku |
|
| Pisau bundar |
6 buah |
|
