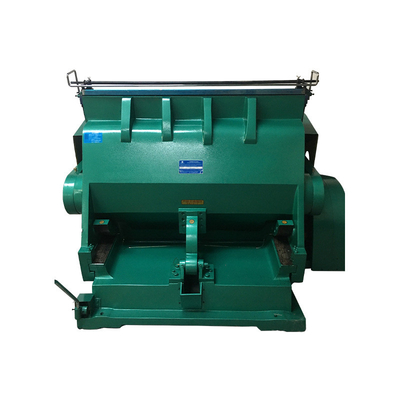

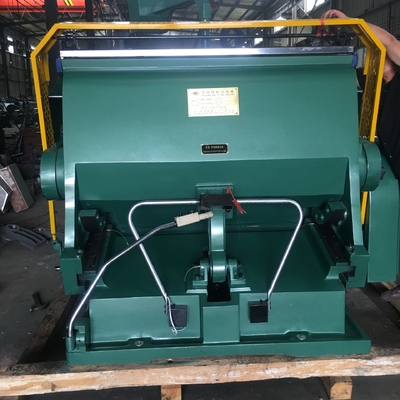

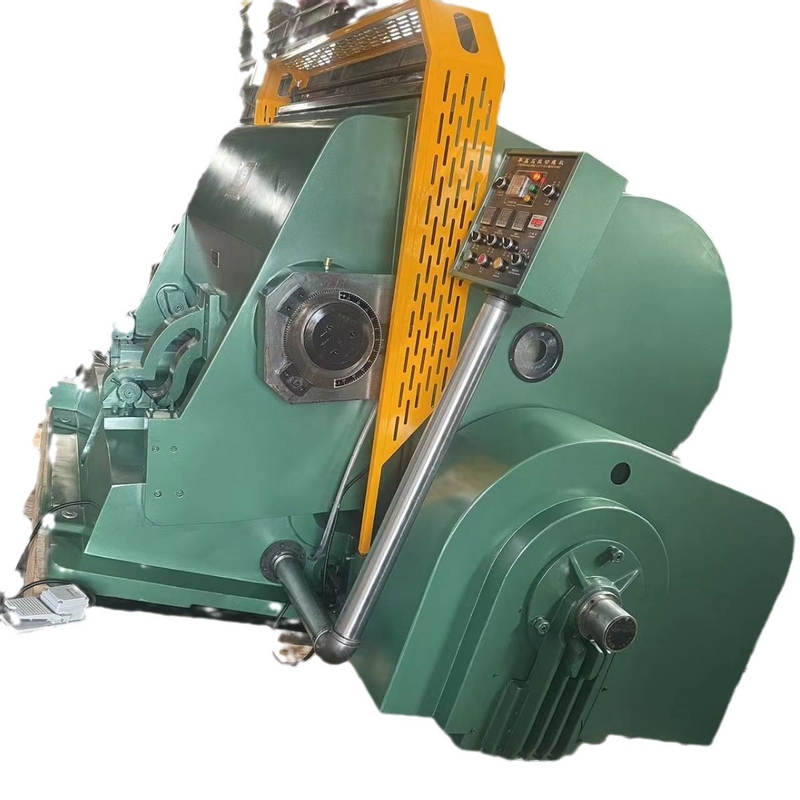

Mesin Embossing HJ2200 dengan Sistem Pelumasan Pengisian Bahan Bakar Terpusat

Tabel konfigurasi mesin lekukan datar (model HJ2200)

Parameter teknik:

1. Ukuran di dalam bingkai: 2200 * 1400

2. Kecepatan kerja: 11 ± 2

3. Panjang bilah maksimum: ＜ 60m

4. Tenaga motor: 15KW

5. Berat bersih: 15000kg

6. Dimensi eksternal: 2300 * 3100 * 2200

1. Pengecoran mesin adalah besi HT200 Grey, yang dianil.Itu dapat membuat pengecoran mesin (termasuk bodi, rangka tekan, dll.) tidak terlalu rentan terhadap deformasi dan patah.

2. Spindel mesin terbuat dari baja 45 #.

3. Roda gigi utama mesin juga terbuat dari empat baja fosfor kromium, yang kemudian dipadamkan dan dikeraskan.

4. Lapisan rel pemandu mesin terbuat dari aluminium 38 kromium molibdenum, yang kemudian dinitridasi.Ini sangat meningkatkan kekerasannya dan tidak mudah aus.Dapat menjaga tekanan mesin tetap seimbang dan tidak mudah berubah.

5. Bantalan mesin terbuat dari bantalan Wafangdian.

6. Mesin mengadopsi sistem pelumasan pengisian bahan bakar terpusat, yang dapat lebih memastikan kelancaran sirkuit oli.Jadikan perawatan dan pengisian bahan bakar mesin lebih nyaman.

7. Lengan poros batang penghubung mesin terbuat dari lengan tembaga murni.Membuat mesin lebih presisi.

Kunci dan komponen utama dari mesin di atas tidak akan dijelaskan secara terpisah.

1. Bantalan geser terbuat dari paduan tembaga berkualitas tinggi, sehingga untuk mendapatkan efek anti-gesekan dan pengurangan guncangan.
2. Roda gila memiliki momen gaya dan tekanan besar.
3. Kekuatan tinggi karena pengecoran satu bagian dengan menggunakan bahan peringkat teratas untuk bodi mesin.
4. Kopling elektromagnetik pelat tunggal sensitif dan andal.
5. Dengan fungsi operasi dwelll tunggal, kontinyu dan pembukaan, jangkauan dwell dapat disesuaikan.
6. Posisi pengoperasian diatur secara wajar, tempat tidur bergerak dapat dibuka secara optimal.
7. Sistem perlindungan keselamatan yang andal.



Model	Area Aturan Maks	Kecepatan Kerja	Panjang Aturan Maks	Tenaga motor	Berat	Deminsi Keseluruhan (L*W*H)
HJ-2500	2500 * 1500mm	11+-3(goresan/menit)	<70 juta	18,5KW	18000kg	2300*3600*2200mm
HJ-2200	2200 * 1400mm	11+-2(goresan/menit)	<60M	15KW	16000kg	2300*3100*2200mm
HJ-2000	2000 * 1400mm	13+-2(pukulan/menit)	<55 jt	15KW	14500kg	2270*3100*2150mm
HJ-1800	1800*1280mm	13+-2(pukulan/menit)	<50 juta	11KW	12000kg	2180*2560*2100mm
HJ-1600	1600 * 1250mm	13+-2(pukulan/menit)	<43 jt	11KW	11000kg	2170*2560*2080mm
