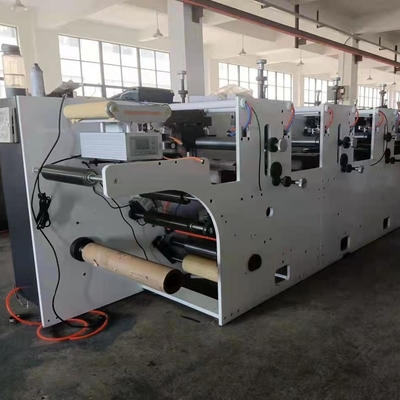

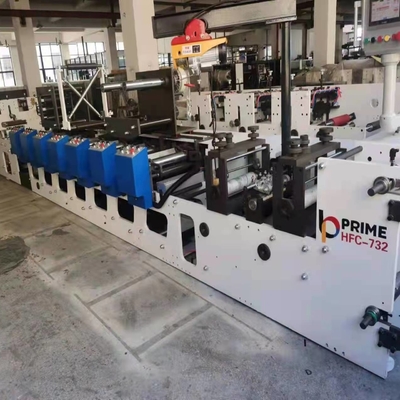

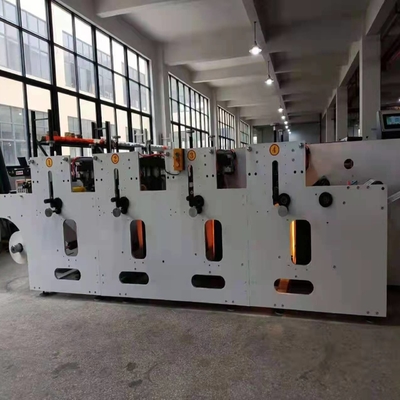

YT 6-1400 Mesin Cetak Flexo Berkecepatan Tinggi dengan Registrasi Warna Otomatis Komputer, 100-1200mm Non Woven Flexo Print

Mesin cetak flexo model HJ 6-1400 untuk gulungan kertas kraft atau kain non woven

gulungan film gulungan film plastik







Pertama, karakteristik Fitur:



1. Dari pelepasan ke penerimaan jarak pendek.



2. Pengikis khusus yang dikembangkan sendiri mengkompensasi tinta terbang berkecepatan tinggi dan mengurangi penguapan pelarut di udara.



3. Panjang pencetakan berulang 300-950MM, untuk mengisi kekosongan mesin cetak flexo cascading dengan panjang pencetakan yang tidak mencukupi.



4. Mengadopsi sistem registrasi warna otomatis komputer, kompensasi pelacakan otomatis shift, registrasi warna akurat dan pencetakan stabil.



5. Bahan cetak: OPP: 20~70μm BOPP: 20~60μm PE: 35~100μm NY: 20~50μm PET: 20~60μm CPP: 20~60μm kertas: 20~300g/m2 stiker Dan bahan lainnya.

6. Siklus proses pembuatan plat pendek dan biayanya murah.Periode silinder gravure multi-warna adalah 5 hingga 10 hari, dan pelat cetak fleksografik dibuat selama 5 jam.Versi flexographic bergantung pada area cetak dan jauh lebih murah daripada silinder gravure.



7. Koreksi pra-tekan, angin kencang pasca-tekan + desain pengeringan inframerah, bellow pendingin tambahan.Hindari corengan yang mudah ditimbulkan saat tinta tidak dikeringkan dengan baik.



8. Bagian pencetakan digerakkan oleh rel panduan linier berkekuatan tinggi, dan versi maju dan mundur digerakkan oleh sekrup bola linier + motor servo sinkron magnet permanen,



9.1-6 warna bisa disesuaikan sesuai kebutuhan, lebar 1000MM



10. Proses 1 pelepasan, 2 tegangan konstan otomatis, 3 pengikis, 4 unit pencetakan, warna komputer, 5 traksi, 6 tegangan konstan otomatis, 7 tanda terima tengah atas dan bawah





Parameter teknik



1. Bentuk cetakan : Flexo

2. Substrat pencetakan: kertas film bukan tenunan

3. Kecepatan cetak: 10m/min-120m/min

4. Kecepatan mekanik: 10m/min-150m/min

5. Lebar maksimum media: 1440mm

6. Lebar pencetakan: 100-1200mm

7. Lingkar pencetakan: 300-950mm

8. Ketebalan pelat: 1.7mm (pemberitahuan khusus sebelumnya)

9. Spesifikasi rol anilox: Φ106*1440*6

10. Spesifikasi rol pemandu aluminium: Φ100 * 1440 Φ70 * 1440

11. Mencetak rol bawah: Φ160*1440

12. Melepaskan diameter maksimum: Φ1200 mm

13. Diameter lilitan maksimum: Φ1200 mm

14. Suhu maksimum oven besar: 80 °C

15. Diameter inti media: 74mm

16. Total daya seluruh mesin: Daya motor 15+7,5kW, daya pemanas listrik 48KW

17. Pengeringan sumber panas: pemanas listrik

18. Berat mesin : sekitar 15 T

19. Dimensi : 12800(L) x 2400 (W) x 1150(H)mm

20. Warna tubuh : Abu-abu tua + putih (pemberitahuan khusus sebelumnya)





Kedua, konfigurasi mesin:

Perangkat pelepasan:



1) Perangkat pelepas semi-otomatis: pengumpanan otomatis pneumatik

2) Diameter maksimum pelepasan: Φ1000 mm

3) Spesifikasi poros tiup: 3 "

4) Jumlah poros inflasi: 2

5) Rentang kontrol tegangan: 0-100kg/lebar penuh

6) Bubuk magnetik: 10KG, kontrol tegangan otomatis

7) Perangkat pendeteksi ketegangan sepenuhnya otomatis;

8) Sistem Koreksi Analog 1 set





2. Unit pencetakan



1) Mode penggerak: penggerak motor diarahkan, penggerak sabuk sinkron.

2) Poros pelat cetak:

(1) Registrasi warna longitudinal: penggerak motor servo magnet permanen (perintah eksekusi sistem warna otomatis komputer Kosai)

(2) Warna horizontal: penggerak motor (eksekusi manual)

3) Komposisi keseluruhan: gulungan pelat, pengikis, baki tinta, rol anilox,

4) Scraper: 4 set scraper satu arah digunakan.Untuk memudahkan pemasangan, bahan pengikis terbuat dari profil paduan aluminium berkekuatan tinggi, yang nyaman dan cepat untuk memuat, membongkar, dan membersihkan.



4. Perangkat pengeringan:



1) Setiap kelompok warna dilengkapi dengan angin kencang + pengeringan oven inframerah: dengan satu set pendinginan dan pengeringan setelah pencetakan.

2) Hasil cetak keseluruhan dikeringkan terlebih dahulu kemudian didinginkan.Oven dipanaskan dengan listrik dan kipas dikontrol dengan cerdas, dan suhu di dalam oven dapat dikontrol.



5. Perangkat berliku



1) Metode belitan: Pengeritingan tengah Sumbu atas dan bawah

2) Metode pemasangan inti kertas: Ekspansi poros ekspansi 2

3) Spesifikasi poros tiup: 3 "

4) Motor berliku: 7.5KW 1 set

5) Kontrol tegangan: Kontrol tegangan sepenuhnya otomatis

6) Kisaran tegangan belitan: 5-10KG / lebar penuh

7) Diameter belitan tunggal: Maksimum Φ1000mm.



Ketiga, fasilitas pendukung (pengguna bertanggung jawab)



1. Catu daya: 3 fase * 380V * 50HZ, sistem jalur barat tiga fase

2, kompresor udara: 2KW (1 set)





Daftar listrik



Kategori Produk Teknis Utama Keterangan



Tenaga mesin

Mesin utama 15+7.5KW 380V Shanghai Total 1

Pemanasan 6KW/grup Buatan sendiri 6 grup

Sumber angin 100WX4

Alat listrik Schneider

Motor penggulung tinta 120W 220V AC Taiwan Total 6grup

Daya total sekitar 50KW

Deteksi penginderaan tekanan yang tidak berliku, kontrol tegangan otomatis sepenuhnya

Rem bubuk magnetik: Ryan Haitai Torsi: 100 Nm

Katup pengatur tekanan presisi tekanan traksi pelepasan



Grup warna

Pengontrol suhu mengontrol suhu oven pada suhu konstan.

Kontrol penundaan rol tinta dan rol jaring untuk mencapai persyaratan yang lebih masuk akal untuk homogenisasi.

modul PLC

Pusat berliku

PLC Mitsubishi Jepang

Versi progresif motor servo magnet permanen 16

Makan otomatis pneumatik

Koreksi Simulasi Perusahaan Coase Komputer Sistem Warna Otomatis Cosei

Warna motor servo magnet permanen 6

Tongkat keramik Anilox roller opsional 6

Layar sentuh weinew Taiwan 12 inci
