Mesin Cetak Flexo Berkecepatan Tinggi dengan Panjang 250mm, Lebar 180mm, Kecepatan 5-60m/mnt & Akurasi 0,15mm

1. Parameter teknis utama

1. Panjang pencetakan maksimum: 250mm

2. Lebar pencetakan: 180mm

3. Kecepatan pencetakan: 5-60m/mnt

4. Akurasi cetak berlebihan: ＜ 0,15mm

5. Total daya terpasang: 6Kw

6. Dimensi keseluruhan: (L × B × T) 1680 × tujuh ratus delapan puluh × seribu dua ratus delapan puluh

7. Berat: ≈ 618KG

2, Fungsi struktural utama dan prinsip kerja

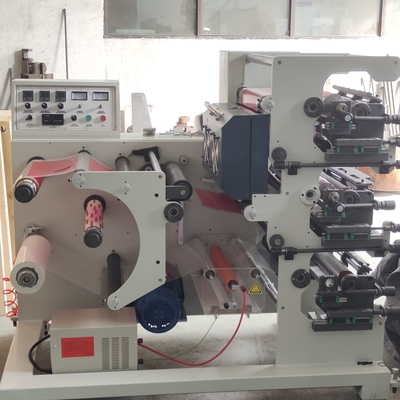

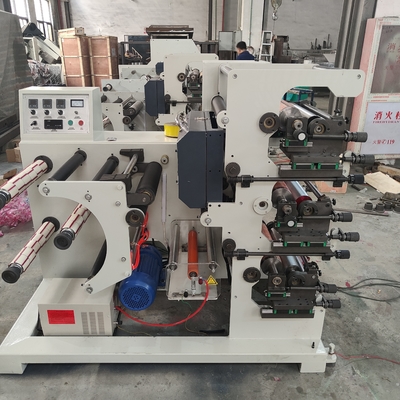

Struktur mesin ini meliputi pelepasan, pelepasan korona, traksi, pencetakan warna pertama, pencetakan warna kedua, oven, pemotongan, dan pengumpulan material.(Seperti yang ditunjukkan pada gambar)

2. Mekanisme pasokan tinta

1. Angkat wadah tinta.2. Aniloks.3. Pengikis.4. Rol pencetakan.5. Komposisi roller sandaran.

(Seperti yang ditunjukkan pada gambar)

3. Mekanisme kromatik

Pencocokan warna terdiri dari mekanisme transmisi planetary gearbox, yang menyesuaikan transmisi planetary gearbox kiri dan kanan untuk menyelaraskan pola ke atas dan ke bawah.Sesuaikan rol pencetakan ke kiri dan kanan untuk menyelaraskan pola ke atas dan ke bawah.(Seperti yang ditunjukkan pada gambar)

5. Mekanisme oven

Ketika bahan cetakan melewati oven, panas yang dipancarkan oleh tabung pemanas dihembuskan oleh kipas angin untuk mengeringkan tinta pada permukaan bahan cetakan.Suhu oven dikendalikan oleh pengukur suhu cerdas dan induksi termokopel.

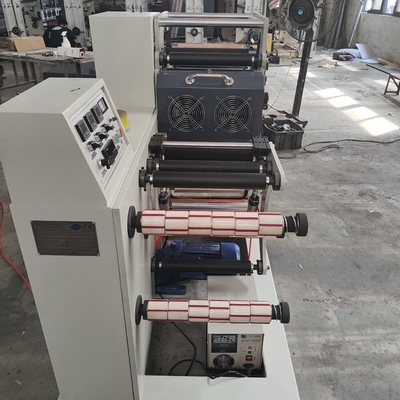

6, Perangkat berliku

Perangkat berliku terutama digunakan untuk produk berkelok-kelok ke dalam drum.Dia terutama memiliki gulungan.Tenaga digerakkan oleh motor untuk menggerakkan roda gigi, dan sproket menggerakkan tenaga untuk memutar poros belitan untuk mencapai tujuan belitan.Kekencangan drum tergantung pada penyetelan mur dan pegas.

7, Perawatan dan pemeliharaan mesin

Agar fungsi percetakan dapat bekerja dengan normal dalam waktu yang lama dan menghasilkan produk cetakan yang baik, maka mesin harus dirawat dan dirawat dengan baik.Operator harus menjalani pelatihan teknis pra pekerjaan, tidak hanya membiasakan diri dengan proses pencetakan fleksografik, tetapi juga memahami dan menguasai struktur, prinsip kerja, dan metode pengoperasian normal mesin ini.Menguasai pokok-pokok penyesuaian berbagai institusi.Sebelum menyalakan mesin, perlu dilakukan pemeriksaan menyeluruh terhadap kondisi, pengoperasian, dan fleksibilitas setiap bagian mesin.Gemuk pelumas harus ditambahkan ke setiap bagian pelumas.Selama pengoperasian mesin, polisi harus memeriksa setiap komponen operasi.Jika ada kondisi yang tidak normal seperti suara bantalan dan getaran, mesin harus segera dihentikan untuk diperiksa.Hanya setelah menyelesaikan masalah, mesin dapat dihidupkan.Setelah menghentikan mesin, perlu segera mematikan daya, membersihkan mesin, melepas wadah tinta, melepaskan rol lem, keluar dari pisau tinta, dan menggunakan bahan pembersih untuk menyeka rol pelat dan bilah tinta, dan menyuntikkan oli pada setiap titik pelumasan.

8, sistem kontrol listrik

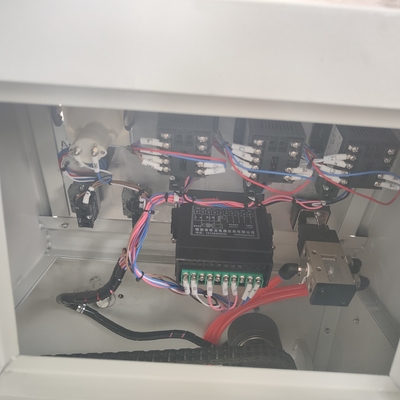

Mesin ini mengadopsi dua catu daya AC 220V/50Hz.Sistem kontrol mengadopsi daya AC 220V.Silakan merujuk ke panel operasi mesin untuk sakelar dan instrumen listrik tertentu.Setelah pemasangan mesin ini selesai, nyalakan motor utama, sesuaikan kecepatannya, buat mesin utama berputar perlahan, dan periksa arah putaran mesin utama.

Casing mesin harus diardekan dengan andal.Perhatikan keamanan listrik.
